تفاوت دستگاه پرس برک هیدرولیکی با مکانیکی

پرس برک هیدرولیکی از نیروی هیدرولیک برای خم‌کاری ورق‌های فلزی استفاده می‌کند. این دستگاه با بهره‌گیری از سیستم پمپ و سیلندرهای هیدرولیکی، نیروی لازم برای خم‌کاری ورق‌های فلزی را تأمین می‌کند. پرس برک‌های هیدرولیکی به دلیل قدرت و دقت بالا برای خم‌کاری ورق‌های ضخیم و قطعات سنگین مناسب هستند.

عملکرد این دستگاه‌ها به این صورت است که فشار هیدرولیک از پمپ به سیلندرها منتقل می‌شود و با حرکت پیستون‌ها، نیروی لازم برای خم‌کردن ورق فلزی اعمال می‌شود. این ویژگی باعث شده تا این دستگاه‌ها برای انجام عملیات‌های دقیق و پیچیده در صنایع سنگین کاربرد داشته باشند. در این مقاله بررسی می کنیم که پرس برک هیدرولیکی چگونه کار می کند؟

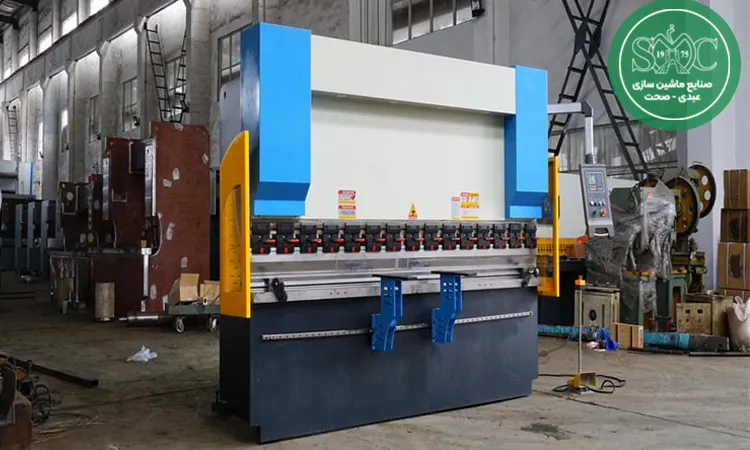

پرس برک هیدرولیکی چگونه کار می کند؟

پرس برک هیدرولیکی با استفاده از نیروی ایجادشده توسط سیستم هیدرولیک، ورق فلزی را بین سنبه و ماتریس قرار داده و آن را به شکل موردنظر خم می کند. در دستگاه پرس برک، پمپ هیدرولیک روغن را تحت فشار قرار می دهد و روغن فشرده شده به سمت سیلندرهای هیدرولیکی هدایت می شود. فشار ایجادشده باعث حرکت پیستون ها و در نتیجه حرکت رام دستگاه پرس برک به سمت پایین می شود.

با قرار گرفتن ورق بین ابزارهای بالایی و پایینی، نیروی واردشده از طرف رام باعث تغییر شکل ورق و ایجاد زاویه موردنظر می شود. پس از پایان عملیات خم کاری، رام به موقعیت اولیه بازمی گردد و قطعه از دستگاه خارج می شود.

میزان فشار، سرعت حرکت و عمق خم کاری را می توان متناسب با نوع ورق، ضخامت و شکل قطعه تنظیم کرد. به همین دلیل، پرس برک هیدرولیکی برای خم کاری ورق های مختلف و انجام عملیات هایی که به قدرت و کنترل مناسب نیاز دارند، کاربرد گسترده ای دارد.

اجزای اصلی پرس برک هیدرولیکی چیست؟

پرس برک هیدرولیکی از بخش های مختلفی تشکیل شده است که هرکدام وظیفه مشخصی در فرآیند خم کاری دارند. مهم ترین اجزای این دستگاه عبارت اند از:

• فریم دستگاه: ساختار اصلی پرس برک است که سایر اجزا روی آن نصب می شوند و باید استحکام کافی برای تحمل نیروهای خم کاری داشته باشد.
• سیستم هیدرولیک: شامل پمپ، مخزن روغن، شیرهای کنترل، لوله ها و سایر تجهیزات هیدرولیکی است و وظیفه تأمین و کنترل نیروی موردنیاز برای حرکت دستگاه را بر عهده دارد.
• سیلندرهای هیدرولیکی: فشار روغن را به نیروی مکانیکی تبدیل کرده و باعث حرکت رام دستگاه می شوند.
• رام (Ram): بخش متحرک دستگاه است که ابزار بالایی روی آن نصب می شود و با حرکت خود نیروی لازم برای خم کاری ورق را اعمال می کند.
• میز دستگاه: قسمت پایینی دستگاه است که ماتریس روی آن قرار می گیرد و ورق هنگام خم کاری روی آن قرار داده می شود.

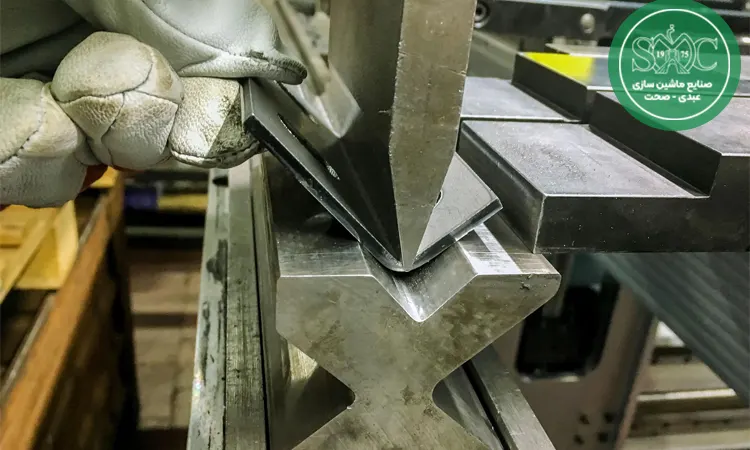

• سنبه و ماتریس: ابزارهایی هستند که ورق بین آن ها قرار می گیرد و شکل و زاویه خم را ایجاد می کنند.
• بک گیج (Back Gauge): برای تعیین و کنترل موقعیت ورق پیش از خم کاری استفاده می شود و نقش مهمی در دقت و تکرارپذیری عملیات دارد.
• سیستم کنترل: در مدل های پیشرفته، کنترل دستگاه به صورت CNC انجام می شود و اپراتور می تواند پارامترهای مختلف خم کاری را از طریق کنترلر تنظیم کند.

انواع پرس برک هیدرولیکی

پرس برک های هیدرولیکی را می توان بر اساس سیستم کنترل، ساختار و نوع کاربرد به مدل های مختلفی تقسیم کرد. از رایج ترین انواع آن ها می توان به پرس برک هیدرولیکی معمولی، CNC و الکتروهیدرولیکی اشاره کرد.

مدل های معمولی برای عملیات خم کاری ساده تر مورد استفاده قرار می گیرند و کنترل بسیاری از تنظیمات در آن ها توسط اپراتور انجام می شود. در مقابل، پرس برک NC از سیستم کنترل عددی برای مدیریت و تنظیم فرآیند خم کاری استفاده می کند و امکان کنترل دقیق تر برخی از تنظیمات و افزایش تکرارپذیری عملیات را فراهم می سازد.

پرس برک های الکتروهیدرولیکی نیز از ترکیب سیستم های الکتریکی و هیدرولیکی برای کنترل دقیق حرکت و نیروی دستگاه استفاده می کنند و معمولاً در کاربردهایی که دقت و بهره وری بالا اهمیت دارد، مورد استفاده قرار می گیرند. انتخاب نوع مناسب پرس برک به عواملی مانند ضخامت و جنس ورق، حجم تولید، میزان دقت موردنیاز و بودجه خرید بستگی دارد.

پرس برک هیدرولیکی CNC چیست؟

پرس برک هیدرولیکی CNC نوع پیشرفته تری از پرس برک است که سیستم هیدرولیکی آن توسط یک کنترلر کامپیوتری کنترل می شود. در این دستگاه، اپراتور می تواند اطلاعات مربوط به ابعاد قطعه، زاویه خم، موقعیت ورق و سایر پارامترهای موردنیاز را در سیستم کنترل وارد کند.

استفاده از پرس برک CNC باعث افزایش دقت و تکرارپذیری خم کاری می شود و امکان اجرای چندین مرحله خم روی یک قطعه را با تنظیمات دقیق فراهم می کند. همچنین در بسیاری از مدل های CNC، بک گیج و محورهای مختلف دستگاه به صورت خودکار کنترل می شوند.

این نوع پرس برک برای کارگاه ها و خطوط تولیدی که با قطعات پیچیده یا حجم تولید بالا سروکار دارند، گزینه مناسبی است. البته قیمت اولیه آن معمولاً از مدل های ساده تر بیشتر است و استفاده مؤثر از قابلیت های آن نیز به اپراتور ماهر نیاز دارد.

راهنمای انتخاب پرس برک هیدرولیکی مناسب

انتخاب پرس برک مناسب تنها بر اساس قیمت یا قدرت دستگاه انجام نمی شود. پیش از خرید باید مشخصات فنی و نوع کاربرد دستگاه با نیازهای تولیدی مجموعه مطابقت داشته باشد.

• ضخامت و جنس ورق: هر دستگاه ظرفیت مشخصی برای خم کاری ورق دارد. جنس ورق نیز بر نیروی موردنیاز برای خم کاری تأثیر می گذارد.
• طول خم: طول دستگاه باید متناسب با ابعاد قطعاتی باشد که قرار است خم شوند. برای ورق های عریض، استفاده از دستگاه با طول خم بیشتر ضروری است.
• تناژ دستگاه: ظرفیت نیروی پرس باید برای ضخامت، جنس و طول خم موردنظر کافی باشد. انتخاب دستگاه با تناژ نامناسب می تواند باعث کاهش کیفیت خم کاری یا فشار بیش از حد به تجهیزات شود.
• تعداد محورهای CNC: در دستگاه های CNC، تعداد محورهای قابل کنترل بر میزان انعطاف پذیری و دقت عملیات تأثیر دارد.
• دقت و تکرارپذیری: اگر تولید قطعات مشابه با تلرانس دقیق انجام می شود، انتخاب مدل CNC و سیستم کنترل مناسب اهمیت بیشتری پیدا می کند.
• حجم تولید: برای تولیدات سنگین و مداوم، بهتر است دستگاهی انتخاب شود که از نظر توان، سرعت و دوام برای کار طولانی مدت مناسب باشد.
• هزینه نگهداری و خدمات پس از فروش: دسترسی به قطعات یدکی، تعمیرکار متخصص و خدمات فنی نیز باید پیش از خرید بررسی شود.

تناژ پرس برک چیست و چگونه محاسبه می شود؟

تناژ پرس برک به میزان نیرویی گفته می شود که دستگاه می تواند برای خم کاری ورق اعمال کند. این مشخصه یکی از مهم ترین پارامترها هنگام انتخاب دستگاه است؛ زیرا اگر ظرفیت دستگاه کمتر از نیروی موردنیاز برای خم کاری باشد، دستگاه نمی تواند عملیات را به شکل صحیح انجام دهد. نیروی موردنیاز به عواملی مانند جنس ورق، ضخامت ورق، طول خم، نوع خم و دهانه ماتریس بستگی دارد. به همین دلیل نمی توان یک تناژ ثابت را برای همه ورق ها و عملیات های خم کاری در نظر گرفت.

برای انتخاب دقیق ظرفیت دستگاه، باید مشخصات ورق و نوع خم مشخص شود و سپس نیروی موردنیاز محاسبه شود. در پروژه های صنعتی بهتر است این محاسبات بر اساس جدول های نیروی خم کاری یا فرمول های استاندارد سازنده دستگاه انجام شود. به طور کلی، انتخاب دستگاهی با تناژ مناسب علاوه بر جلوگیری از کاهش کیفیت خم، از وارد شدن فشار بیش از حد به سیستم هیدرولیک، ابزارها و ساختار دستگاه نیز جلوگیری می کند.

تفاوت‌های کلیدی بین پرس برک هیدرولیکی و مکانیکی

نیروی وارد شده
در دستگاه‌های پرس برک هیدرولیکی، نیروی خم‌کاری از طریق فشار هیدرولیک اعمال می‌شود، در حالی که در دستگاه‌های مکانیکی، نیروی خم‌کاری از طریق سیستم‌های مکانیکی مانند چرخ‌دنده‌ها و فنرها اعمال می‌شود.

دقت و قدرت
پرس برک هیدرولیکی دقت بالاتری دارد و برای خم‌کاری ورق‌های ضخیم و پیچیده مناسب است. در حالی که دستگاه‌های مکانیکی معمولاً دقت کمتری دارند و برای خم‌کاری قطعات نازک‌تر مناسب هستند.

سرعت
پرس برک‌های مکانیکی معمولاً سرعت بالاتری دارند و برای کارهای با حجم بالا مناسب هستند. اما پرس برک‌های هیدرولیکی به دلیل پیچیدگی سیستم‌های هیدرولیکی معمولاً کمی کندتر عمل می‌کنند.

هزینه‌ها
دستگاه‌های هیدرولیکی به دلیل استفاده از سیستم‌های هیدرولیک پیچیده، قیمت بالاتری دارند. در مقابل، دستگاه‌های مکانیکی به دلیل ساختار ساده‌تر هزینه کمتری دارند.

جدول مزایا و معایب دستگاه‌های پرس برک هیدرولیکی و مکانیکی

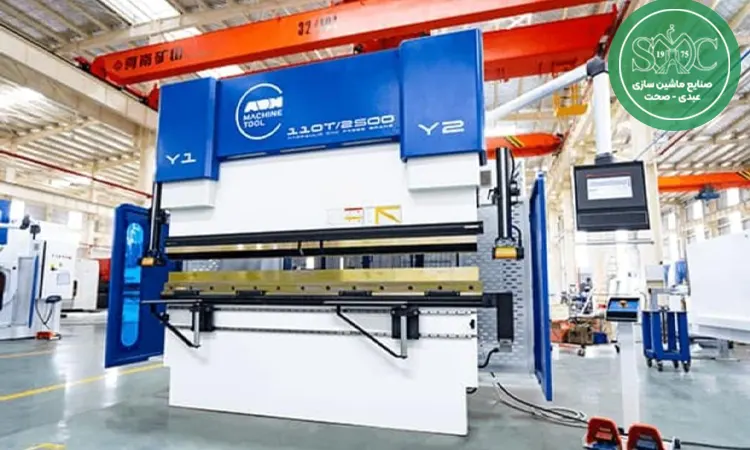

سایر نکات قابل توجه در انتخاب دستگاه پرس برک

نوع کاربری
نوع کاربری دستگاه در انتخاب آن تأثیر زیادی دارد. اگر نیاز به  دارید، دستگاه هیدرولیکی مناسب‌تر است. اگر به سرعت و کارایی بالا نیاز دارید، دستگاه‌های مکانیکی انتخاب بهتری هستند.

هزینه‌های نگهداری
پرس برک‌های هیدرولیکی به دلیل سیستم‌های پیچیده‌تری که دارند، هزینه نگهداری بیشتری خواهند داشت. از طرف دیگر، دستگاه‌های مکانیکی به دلیل ساختار ساده‌تر، هزینه نگهداری کمتری دارند.

فضای مورد نیاز
دستگاه‌های هیدرولیکی معمولاً به فضای بیشتری برای نصب نیاز دارند، زیرا سیستم‌های هیدرولیکی و پمپ‌های فشار بالا فضای زیادی را اشغال می‌کنند. دستگاه‌های مکانیکی به فضای کمتری نیاز دارند.

طول عمر

دستگاه‌های هیدرولیکی معمولاً طول عمر بیشتری دارند و به دلیل قدرت بالایی که دارند، در شرایط سخت مدت زمان بیشتری کار می‌کنند. دستگاه‌های مکانیکی ممکن است سریع‌تر فرسوده شوند اگر به درستی نگهداری نشوند.

جمع بندی

پرس برک هیدرولیکی یکی از تجهیزات مهم برای خم کاری ورق های فلزی است که به دلیل قدرت بالا، انعطاف پذیری و امکان کنترل مناسب نیروی خم کاری، در صنایع مختلف مورد استفاده قرار می گیرد. ساختار این دستگاه شامل بخش هایی مانند سیستم هیدرولیک، سیلندرها، رام، میز، سنبه، ماتریس و بک گیج است که در کنار یکدیگر فرآیند خم کاری را انجام می دهند.

در هنگام انتخاب پرس برک هیدرولیکی باید عواملی مانند ضخامت و جنس ورق، طول خم، تناژ، دقت موردنیاز، حجم تولید، تعداد محورهای CNC و هزینه های نگهداری را در نظر گرفت. همچنین انتخاب بین مدل معمولی، CNC و الکتروهیدرولیکی باید بر اساس نوع کاربرد و نیازهای تولید انجام شود.

نگهداری منظم و رعایت اصول ایمنی نیز برای حفظ عملکرد دستگاه و افزایش طول عمر آن ضروری است. در نهایت، انتخاب دستگاهی که ظرفیت و مشخصات فنی آن با نیاز واقعی تولید هماهنگ باشد، می تواند به افزایش کیفیت، کاهش هزینه های تعمیر و بهبود بهره وری فرآیند خم کاری کمک کند.

سوالات متداول دستگاه پرس برک هیدرولیکی

1. پرس برک هیدرولیکی برای چه نوع ورق هایی مناسب است؟
   پرس برک هیدرولیکی به دلیل قدرت بالای سیستم هیدرولیک، برای خم کاری انواع ورق های فلزی، به خصوص ورق های ضخیم و قطعات سنگین، مناسب است. البته ظرفیت دستگاه باید متناسب با جنس، ضخامت و طول خم انتخاب شود.
2. پرس برک هیدرولیکی CNC چه مزیتی دارد؟
   پرس برک هیدرولیکی CNC امکان کنترل دقیق تر فرآیند خم کاری و برنامه ریزی عملیات را فراهم می کند. این ویژگی باعث افزایش دقت و تکرارپذیری قطعات شده و برای تولید قطعات پیچیده یا تولید در حجم بالا کاربرد بیشتری دارد.
3. هنگام خرید پرس برک هیدرولیکی به چه نکاتی توجه کنیم؟
   مهم ترین موارد شامل تناژ دستگاه، طول خم، حداکثر ضخامت قابل خم کاری، جنس ورق، تعداد محورهای CNC، دقت دستگاه، حجم تولید، کیفیت سیستم هیدرولیک، خدمات پس از فروش و هزینه نگهداری است. انتخاب دستگاه باید بر اساس نیاز واقعی خط تولید انجام شود.
