انواع دستگاه پرس برک

در صنعت فلزکاری مدرن، خم کاری دقیق ورق های فلزی نقشی حیاتی در تولید قطعات مختلف دارد. از تابلو برق و کابینت صنعتی گرفته تا قطعات خودرو و سازه های فولادی، همه نیازمند خم هایی دقیق و تکرارپذیر هستند. این وظیفه را دستگاه پرس برک به بهترین شکل انجام می دهد. این دستگاه که در زبان صنعتی به نام خم کن پرس برک نیز شناخته می شود، با ترکیب فناوری مکانیکی و هیدرولیکی، عملیات خم کاری فلزات را با قدرت و دقت بالا انجام می دهد.

اما تمام پرس برک ها یکسان نیستند. تفاوت در نوع نیروی محرکه، سیستم کنترل، ظرفیت و طراحی فریم باعث شده مدل های متنوعی از این دستگاه تولید شود که هرکدام برای کاربرد خاصی مناسب هستند. در این مقاله، با نگاهی فنی و تحلیلی، انواع دستگاه های پرس برک را بررسی می کنیم و نشان می دهیم که هر مدل در چه شرایطی بهترین کارایی را دارد.

معرفی دستگاه پرس برک و کاربرد آن در صنعت فلزکاری

دستگاه پرس برک یکی از مهم ترین ماشین آلات شکل دهی فلزات در دنیای امروز است. این دستگاه برای خم کردن ورق های فلزی با زاویه و شعاع مشخص استفاده می شود. در حالت کلی، ورق بین دو ابزار قرار می گیرد؛ سنبه در بالا و ماتریس در پایین. با اعمال فشار از سوی سنبه، ورق درون شیار ماتریس خم می شود.

در زمان های قدیم، ورق ها را به صورت دستی خم کرده و یا این کار را با استفاده از دستگاه های مکانیکی ساده انجام می دادند. این کار دقت پایینی داشته و تکرارپذیری محدودی دارد. با گذشت زمان و توسعه علم و تکنولوژی، خم کن پرس برک وارد بازار شده و مورد استفاده قرار گرفت. این دستگاه با استفاده از سیستم های مکانیکی دقت خم کاری را به حد صدم میلی متر رسانده و دقت بسیار بالایی کار را انجام می دهد.

پرس برک ها معمولاً در صنایع زیر بیشترین کاربرد را دارند: ساخت قطعات خودرو، تجهیزات برقی و صنعتی، بدنه آسانسور، درب های فلزی، سازه های فولادی، تابلوهای راهنمایی و تجهیزات ساختمانی. به دلیل تنوع ضخامت و نوع فلزات در این صنایع، مدل های مختلف دستگاه طراحی شده اند تا با نیازهای متفاوت سازگار باشند.

نکته ی کلیدی در عملکرد این دستگاه، کنترل دقیق فشار، زاویه خم و میزان بازگشت فنری ورق است. همین سه عامل باعث شده اند که انتخاب مدل مناسب، نقش تعیین کننده ای در کیفیت نهایی قطعه داشته باشد.

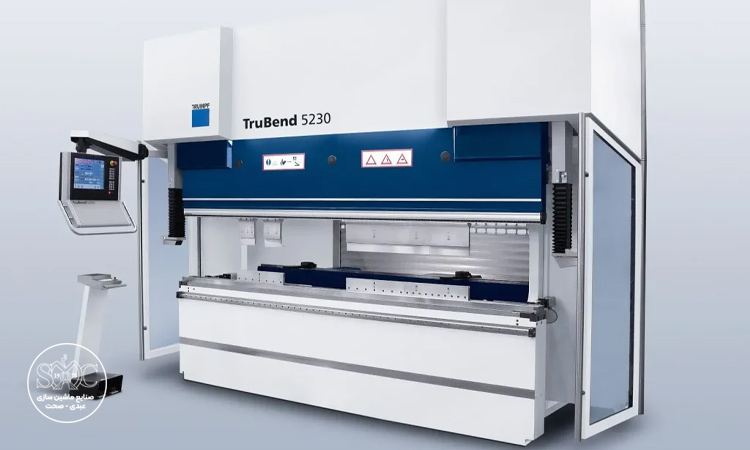

بررسی انواع دستگاه پرس برک از نظر سیستم انتقال نیرو

دسته بندی اصلی دستگاه پرس برک معمولاً بر اساس نوع سیستم انتقال نیرو انجام می شود، زیرا نیرویی که باعث خم شدن ورق می شود، اساس طراحی و عملکرد دستگاه را شکل می دهد. از نظر سیستم اعمال نیرو، پرس برک ها به سه گروه مکانیکی، هیدرولیکی و سروو یا الکتریکی تقسیم می شوند.

در مدل مکانیکی، انتقال نیرو از طریق چرخ طیار (Flywheel) و میل لنگ انجام می شود. این دستگاه ها از نظر ساختار ساده و مقاوم اند و معمولاً برای خم های سریع و تکرارشونده در ضخامت های پایین تر به کار می روند. مزیت اصلی آن ها سرعت زیاد و هزینه نگهداری پایین است، اما کنترل دقیق زاویه و فشار در آن ها محدودتر از مدل های هیدرولیکی است.

مدل های هیدرولیکی که امروزه پرکاربردترین نوع هستند، از سیلندرهای پرقدرت روغن برای ایجاد فشار استفاده می کنند. در این سیستم، دو سیلندر در دو طرف دستگاه نصب شده اند که با پمپ هیدرولیک و شیر کنترل فشار، نیروی یکنواختی به سنبه منتقل می کنند. این نوع دستگاه برای ورق های ضخیم، خم های دقیق و کارهای سنگین بهترین انتخاب است.

در نسل جدیدتر، سیستم سروو یا الکتریکی جایگزین فشار روغن شده است. در این مدل ها، موتورهای الکتریکی به صورت مستقیم محورهای حرکتی را کنترل می کنند. این دستگاه ها از نظر مصرف انرژی بهینه تر بوده و کنترل دیجیتال آن ها بسیار دقیق است. هرچند قیمت اولیه ی آن ها بالاتر است، اما در خطوط تولید با حجم بالا از نظر اقتصادی کاملاً مقرون به صرفه هستند.

در جدول زیر، مقایسه ای از سه نوع اصلی دستگاه پرس برک را می بینی:

این مقایسه نشان می دهد که انتخاب نوع سیستم باید با درنظر گرفتن ضخامت ورق، دقت مورد نیاز و ظرفیت تولید انجام شود.

تفاوت خم کن پرس برک دستی، هیدرولیکی و CNC در عملکرد

در نگاه کلی، همه ی انواع خم کن پرس برک وظیفه ای مشابه دارند؛ یعنی خم کردن ورق فلزی با زاویه معین. اما تفاوت در نوع کنترل و میزان اتوماسیون باعث می شود کارایی و دقت آن ها تفاوت چشمگیری پیدا کند. پرس برک های دستی، ابتدایی ترین نوع این دستگاه ها هستند که اپراتور با استفاده از نیروی بازوی مکانیکی یا پدال پایی، سنبه را حرکت می دهد.

این مدل ها معمولاً برای کارگاه های کوچک و تولید محدود کاربرد دارند. مزیتشان هزینه پایین و سادگی کار است، اما دقت خم پایین تر و سرعت محدود دارند. مدل های هیدرولیکی با حذف وابستگی به نیروی انسانی، توانستند فشار زیادی را به صورت یکنواخت وارد کنند. در این مدل ها اپراتور تنها پارامترهایی مانند ضخامت ورق، زاویه خم و طول قطعه را وارد می کند و دستگاه به صورت خودکار عملیات را انجام می دهد.

اما تحول واقعی با ورود پرس برک های CNC رقم خورد. در این دستگاه ها، کنترل تمامی محورهای حرکتی (Y، X، R، Z) به صورت عددی و برنامه ریزی شده انجام می شود. اپراتور می تواند چندین برنامه ی مختلف را برای خم های گوناگون در حافظه ی دستگاه ذخیره کند و با دقت بالا آن ها را تکرار کند.

علاوه بر این، مدل های CNC به سیستم های شبیه سازی سه بعدی مجهز هستند که پیش از اجرای واقعی خم، خطای زاویه یا فشار را محاسبه و اصلاح می کنند. نتیجه این فناوری، افزایش سرعت، کاهش ضایعات و بهبود چشمگیر کیفیت خم است.

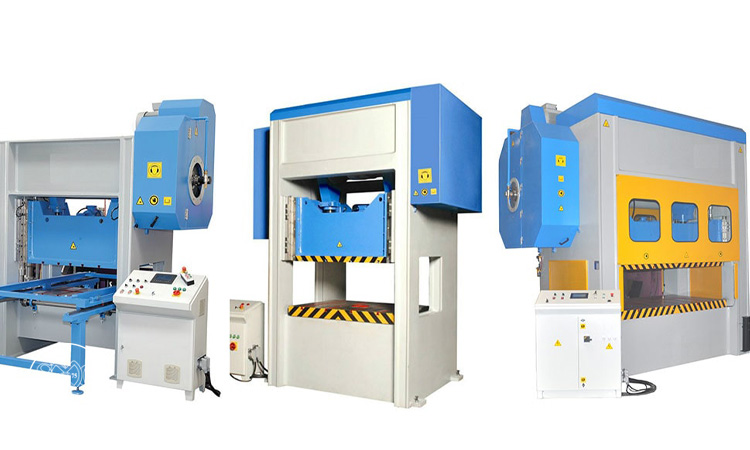

انتخاب بهترین نوع پرس برک بر اساس جنس و ضخامت ورق

انتخاب صحیح نوع دستگاه پرس برک باید بر پایه ی سه عامل کلیدی انجام شود: ضخامت ورق، جنس فلز و نوع خم مورد نظر. این پارامترها به طور مستقیم تعیین می کنند چه مدلی از دستگاه بیشترین بازده را دارد. برای ورق های نازک تر از ۲ میلی متر، مدل های مکانیکی یا الکتریکی کوچک بهترین گزینه هستند، زیرا سرعت بالایی دارند و نیروی زیادی نیاز نیست.

برای ورق های متوسط بین ۲ تا ۶ میلی متر، دستگاه های هیدرولیکی دو سیلندر انتخاب مناسبی هستند که تعادل خوبی بین توان و دقت برقرار می کنند. اما در خم کاری ورق های سنگین و ضخیم تر از ۸ میلی متر، تنها گزینه ی ایمن و قابل اعتماد، پرس برک های هیدرولیکی بزرگ یا ترکیبی (Hybrid) هستند. این مدل ها علاوه بر نیروی بالا، از سیستم Crowning برای جلوگیری از انحراف بدنه بهره می برند و زاویه خم را در طول ورق یکنواخت نگه می دارند.

جنس ورق نیز اهمیت زیادی دارد. ورق های فولادی سخت یا استنلس استیل به نیروی بیشتری برای خم نیاز دارند، در حالی که آلومینیوم و مس نرم ترند و با فشار کمتر خم می شوند. در نتیجه باید نوع پرس برک با نسبت نیروی خم مورد نیاز انتخاب شود تا هم دستگاه آسیب نبیند و هم ورق دچار ترک خوردگی نشود.

نکات فنی و ایمنی در استفاده از انواع دستگاه پرس برک

کار با خم کن پرس برک نیازمند دقت بالا و رعایت اصول ایمنی است. قدرت این دستگاه ها گاهی به صدها تُن می رسد و کوچک ترین بی دقتی می تواند منجر به آسیب جدی شود. در وهله ی نخست، اپراتور باید از تراز بودن سنبه و ماتریس اطمینان حاصل کند. هرگونه انحراف یا ناهم راستایی می تواند باعث شکستگی ابزار یا خم غیر یکنواخت شود. همچنین، سطح ابزارها باید تمیز و عاری از براده و گردوغبار باشد تا از ایجاد خط روی ورق جلوگیری شود.

یکی از مهم ترین نکات ایمنی، استفاده از سنسورهای حفاظتی (Light Curtain) است که هنگام نزدیک شدن دست یا جسم خارجی به منطقه ی خطر، دستگاه را متوقف می کند. در بعد فنی نیز، کنترل روزانه ی سطح روغن هیدرولیک، بررسی فشار کاری و کالیبراسیون محورهای دستگاه از الزامات نگهداری محسوب می شود. اجرای سرویس های دوره ای باعث افزایش طول عمر دستگاه و کاهش استهلاک قطعات می گردد.

در دستگاه های CNC، علاوه بر نگهداری فیزیکی، به روزرسانی نرم افزار و تنظیم مجدد سنسورهای موقعیت سنج نیز اهمیت دارد.

سخن پایانی

شناخت انواع دستگاه پرس برک برای هر مهندس تولید یا کارگاه فلزکاری ضروری است، زیرا انتخاب نادرست آن می تواند موجب افت کیفیت، افزایش ضایعات و حتی خرابی دستگاه شود. تفاوت بین مدل های مکانیکی، هیدرولیکی و CNC تنها در تکنولوژی نیست، بلکه در کاربری و نوع پروژه معنا پیدا می کند.

مدل مکانیکی برای خم های سریع و سبک، مدل هیدرولیکی برای کارهای صنعتی و سنگین، و مدل CNC برای تولیدات انبوه و با دقت بالا بهترین گزینه ها هستند. در نهایت، نگهداری منظم، انتخاب ابزار مناسب و آموزش اپراتور سه ستون اصلی برای بهره برداری مؤثر از هر نوع پرس برک است. با رعایت این اصول، دستگاه سال ها با دقت و بازده بالا کار خواهد کرد.
