رول فرمینگ یک عملیات خمش مداوم میباشد که در آن نواری از فلز که به طور معمول فولاد یا آلومینیوم پیچ خورده است، از مجموعههای غلتکها یا استندهای متوالی عبور میکند. هر کدام از غلتکها فقط یک قسمت افزایشی از خمش را انجام میدهند تا مشخصات مقطع مورد نظر بدست آید. این دستگاه بصورتی طراحی شده است که به راحتی به مکانهای مختلف قابل حمل باشد.
رول فرمینگ چگونه انجام می شود؟
فرآیند رول فرمینگ به صورت پیوسته و مرحله به مرحله انجام می شود. در ابتدای خط، کلاف فلزی روی دستگاه بازکن یا دکویلر (Decoiler) قرار می گیرد و نوار ورق به صورت کنترل شده وارد خط تولید می شود. پس از آن، ورق از بخش هدایت و صاف کننده عبور می کند تا در مسیر مناسب قرار گرفته و برای عملیات فرم دهی آماده شود.
در مرحله اصلی، ورق از میان مجموعه ای از غلتک ها عبور می کند. هر ایستگاه غلتکی تنها مقدار مشخصی از ورق را خم می کند و به تدریج شکل نهایی مقطع را ایجاد می کند. به همین دلیل برخلاف روش هایی که در یک مرحله فشار زیادی به ورق وارد می کنند، در رول فرمینگ تغییر شکل به صورت تدریجی و پیوسته انجام می شود.
پس از شکل گیری مقطع، بسته به نوع محصول می توان عملیات هایی مانند پانچ، سوراخ کاری و برش را نیز در خط تولید انجام داد. در نهایت پروفیل تولیدشده در طول موردنظر برش خورده و برای بسته بندی یا استفاده در مراحل بعدی آماده می شود. این ساختار پیوسته، یکی از دلایل اصلی سرعت بالای تولید در رول فرمینگ است.
اجزای اصلی دستگاه رول فرمینگ چیست؟
یک خط رول فرمینگ از بخش های مختلفی تشکیل شده است که هرکدام وظیفه مشخصی در فرآیند تولید دارند. مهم ترین اجزای دستگاه عبارت اند از:
- دکویلر: کلاف ورق را نگه می دارد و آن را به صورت پیوسته وارد خط تولید می کند. سیستم صاف کننده و هدایت ورق: ورق را در مسیر صحیح قرار داده و تا حد امکان تاب و موج های اولیه آن را اصلاح می کند.
- ایستگاه های غلتکی: اصلی ترین بخش دستگاه هستند. غلتک ها در چندین ایستگاه متوالی قرار گرفته اند و هرکدام بخشی از فرم نهایی ورق را ایجاد می کنند.
- سیستم پانچ: در صورت نیاز برای ایجاد سوراخ ها یا اشکال مشخص روی ورق استفاده می شود.
- سیستم برش: محصول فرم دهی شده را در طول مشخص برش می دهد.
- سیستم کنترل و PLC: سرعت خط، هماهنگی اجزا و عملکرد فرآیند تولید را کنترل می کند.
- میز خروجی: محصول نهایی پس از فرم دهی و برش روی این بخش قرار گرفته و برای جمع آوری آماده می شود.
- تعداد ایستگاه های غلتکی و تجهیزات جانبی دستگاه به عواملی مانند شکل مقطع، ضخامت ورق، سرعت تولید و نوع محصول نهایی بستگی دارد.
کاربردهای رول فرمینگ چیست؟
رول فرمینگ به دلیل سرعت تولید بالا، دقت مناسب و قابلیت تولید مداوم مقاطع یکنواخت، در صنایع مختلف مورد استفاده قرار می گیرد. از مهم ترین کاربردهای این فرآیند می توان به صنعت ساختمان، خودروسازی، تجهیزات صنعتی و تولید انواع پروفیل های فلزی اشاره کرد.
در صنعت ساختمان از رول فرمینگ برای تولید محصولاتی مانند ورق های کرکره ای، ورق های ذوزنقه ای، پروفیل های C و Z، مقاطع مورد استفاده در ساندویچ پانل، سازه های سبک و برخی قطعات سقف و دیوار استفاده می شود.
در صنعت خودرو نیز از این روش برای تولید برخی قطعات سازه ای، تقویت کننده ها و پروفیل های فلزی استفاده می شود. همچنین در صنایع تولید قفسه، تجهیزات انبارداری، ریل ها و قطعات فلزی سفارشی نیز می توان از رول فرمینگ استفاده کرد. به طور کلی، هر زمان که تولید یک مقطع فلزی با شکل ثابت، طول زیاد، دقت مناسب و تیراژ بالا مورد نیاز باشد، رول فرمینگ می تواند یکی از روش های مناسب تولید باشد.
انواع دستگاه رول فرمینگ کدام اند؟
دستگاه های رول فرمینگ را می توان بر اساس نوع محصول، شکل مقطع و نحوه تنظیم دستگاه دسته بندی کرد. یکی از رایج ترین دسته بندی ها، تقسیم دستگاه ها بر اساس محصول نهایی است.
- دستگاه رول فرمینگ ورق کرکره ای: برای تولید ورق های سینوسی، ذوزنقه ای و سایر طرح های مورد استفاده در سقف و دیوار ساختمان به کار می رود. دستگاه رول فرمینگ پروفیل C و Z: برای تولید مقاطع C و Z که در سازه های فلزی و ساختمان کاربرد دارند استفاده می شود.
- دستگاه رول فرمینگ پروفیل های سفارشی: برای تولید مقاطعی با طراحی خاص مورد استفاده قرار می گیرد و غلتک های آن متناسب با هندسه محصول طراحی می شوند.
- دستگاه رول فرمینگ مولتی پروفیل یا قابل تنظیم: این دستگاه ها امکان تولید چند نوع مقطع را فراهم می کنند و برای مجموعه هایی که محصولات متنوعی تولید می کنند مناسب هستند. از نظر ساختار نیز دستگاه های رول فرمینگ می توانند در مدل هایی مانند استاندارد، کنسولی، دوطبقه و ترکیبی طراحی شوند. انتخاب نوع دستگاه باید بر اساس نوع محصول، حجم تولید و مشخصات فنی خط انجام شود.
چه ورق هایی برای رول فرمینگ مناسب هستند؟
انتخاب ورق مناسب یکی از عوامل مهم در کیفیت محصول نهایی است. در رول فرمینگ معمولاً از فلزاتی استفاده می شود که شکل پذیری مناسبی داشته باشند و بتوانند در اثر عبور از غلتک ها بدون ایجاد ترک یا تغییر شکل نامطلوب به مقطع موردنظر تبدیل شوند.
فولاد، فولاد گالوانیزه، آلومینیوم و ورق های پوشش دار از جمله موادی هستند که در کاربردهای مختلف رول فرمینگ مورد استفاده قرار می گیرند. ضخامت و استحکام ورق نیز باید با طراحی دستگاه و مشخصات محصول نهایی هماهنگ باشد. بنابراین پیش از انتخاب ماده اولیه باید عواملی مانند جنس ورق، ضخامت، استحکام، شکل پذیری، نوع پوشش و شکل مقطع نهایی بررسی شود.
معایب و محدودیت های رول فرمینگ چیست؟
با وجود مزایای متعدد، رول فرمینگ برای تمام کاربردها مناسب نیست و محدودیت هایی نیز دارد. یکی از مهم ترین موارد، هزینه اولیه نسبتاً بالای تجهیزات و ساخت غلتک ها است. به همین دلیل این روش معمولاً زمانی توجیه اقتصادی بیشتری دارد که حجم تولید بالا باشد.
از طرف دیگر، در دستگاه هایی که برای تولید یک پروفیل مشخص طراحی شده اند، تغییر شکل محصول می تواند به تغییر یا تنظیم مجموعه غلتک ها نیاز داشته باشد. بنابراین رول فرمینگ برای تولیدات بسیار متنوع و کم تیراژ همیشه بهترین گزینه نیست.
همچنین کیفیت محصول نهایی به طراحی صحیح غلتک ها، تنظیم دقیق ایستگاه ها، سرعت خط و کیفیت ورق اولیه وابسته است. اگر این عوامل به درستی کنترل نشوند، مشکلاتی مانند تاب دار شدن، پیچش یا تغییر ابعاد مقطع ایجاد می شود.
در نتیجه، سرمایه گذاری اولیه بالا، نیاز به طراحی و تنظیم دقیق و مناسب تر بودن برای تولیدات با تیراژ بالا را می توان از مهم ترین محدودیت های رول فرمینگ دانست.
تفاوت رول فرمینگ با پرس برک و نورد سرد چیست؟
رول فرمینگ، پرس برک و نورد سرد هر سه در فرآیندهای شکل دهی فلزات کاربرد دارند، اما عملکرد آن ها متفاوت است. در رول فرمینگ، ورق به صورت پیوسته از میان مجموعه ای از غلتک ها عبور می کند و در هر ایستگاه مقدار مشخصی خم می شود تا به مقطع نهایی برسد. این روش برای تولید مداوم و تیراژ بالا مناسب است.
در پرس برک، ورق با استفاده از پانچ و قالب و معمولاً به صورت مرحله ای خم می شود. این روش برای تولید قطعات متنوع، سفارشی و پروژه هایی با تیراژ پایین یا متوسط انعطاف بیشتری دارد. در نورد سرد، هدف اصلی می تواند کاهش ضخامت و بهبود برخی ویژگی های ورق باشد؛ اما در رول فرمینگ هدف اصلی تغییر شکل مقطع ورق است و ضخامت آن در حالت معمول تقریباً ثابت باقی می ماند. بنابراین اگر هدف، تولید مداوم یک پروفیل با شکل ثابت و تیراژ بالا باشد، رول فرمینگ انتخاب مناسبی است؛ اما برای قطعات متنوع و خم های موضعی، پرس برک انعطاف بیشتری دارد.
مزایا و فواید روش رول فرمینگ

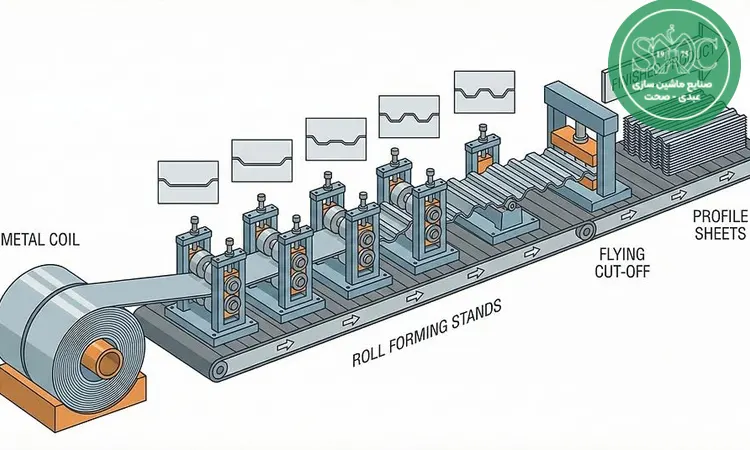

رول فرمینگ یک فرآیند مقرون به صرفه برای شکل دادن به کویلهای فلزی وتبدیل آنها به پروفیلهای طراحی شده سفارشی است. چندین صنعت از این روش برای تولید اجزای اتومبیل و لوازم موردنیاز برای هواپیماها و صنایع ساختمانی استفاده میکنند. در ادامه به برخی از مزایا و فواید روش فرمینگ ورق اشاره کردهایم.
بازدهی بالا
به دلیل اینکه ورق فولادی که بصورت کویل پیچیده شده است، توسط قسمت Uncoiler باز میشود؛ سرعت انتقال آن به سمت غلتکها بسیار بالا میباشد. یکی از ویژگیهای این دستگاه اتومات بودن آن است که دیگر نیاز به نظارت انسانی نخواهد بود و بازدهی کار بالا میرود.
صرفه جویی در هزینه
در فرآیند رول فرمینگ نیازی به گرم شدن فلز قبل از عملیات نیست، در نتیجه هزینههای مربوط به انرژی به طور قابل توجهی کاهش مییابد. در این روش کنترل دقیق و روانکاری قطعات متحرک، سایش ابزار و هزینه تعویض قطعات را کاهش میدهد. در این فرآیند شکلدهی، معمولا قطعات در مقادیر زیاد تولید میشوند و باعث کاهش هزینه محصول نهایی میشوند.
ضایعات کمتر
رول فرمینگ برای هر دوره تولید یک تا سه درصد ضایعات تولید میکند که به مراتب کمتر از سایر روشهای شکلدهی میباشد. مقدار کمتر قراضه هزینه کار با فلزات گران قیمت را کاهش می دهد.
قابلیت تکرارپذیری
یک مشکل عمده در خم شدن فلز، تنش پسماند است که بر تکرارپذیری تأثیر منفی میگذارد. پردازش سریع رول فرمینگ به فلزات کمک میکند تا تنش پسماند خود و همچنین در صوت داشتن درز جوش، از دست دادن کنترل آنرا حفظ کنند.
جمع بندی
رول فرمینگ یکی از روش های پیوسته شکل دهی ورق های فلزی است که در آن نوار یا کلاف فلزی با عبور تدریجی از میان مجموعه ای از غلتک ها به مقطع موردنظر تبدیل می شود. سرعت تولید بالا، دقت و تکرارپذیری مناسب، کاهش ضایعات و امکان تولید پروفیل های طولانی باعث شده است این فرآیند در صنایع مختلف، به ویژه صنعت ساختمان و تولید مقاطع فلزی، کاربرد گسترده ای داشته باشد.
با این حال، انتخاب رول فرمینگ باید بر اساس نوع ورق، ضخامت و خواص مکانیکی آن، شکل مقطع، حجم تولید و هزینه تجهیزات انجام شود. این روش در تولید انبوه و مداوم یک محصول مشخص بسیار کارآمد است، اما برای تولیدات کم تیراژ یا قطعات بسیار متنوع ممکن است روش هایی مانند پرس برک گزینه مناسب تری باشند.
سوالات متداول رول فرمینگ
- رول فرمینگ چیست؟
رول فرمینگ یک فرآیند شکل دهی پیوسته فلزات است که در آن ورق یا نوار فلزی از میان مجموعه ای از غلتک ها عبور کرده و به تدریج به شکل و مقطع موردنظر تبدیل می شود. - مهم ترین مزیت رول فرمینگ چیست؟
سرعت بالای تولید، دقت و تکرارپذیری مناسب، کاهش ضایعات و امکان تولید مداوم پروفیل های طولانی از مهم ترین مزایای رول فرمینگ هستند. - آیا رول فرمینگ برای تولید همه نوع پروفیل مناسب است؟
خیر. رول فرمینگ بیشتر برای تولید مداوم مقاطع با شکل ثابت و تیراژ بالا مناسب است. برای قطعات کم تیراژ، بسیار متنوع یا قطعاتی که نیاز به خم های موضعی دارند، روش هایی مانند پرس برک می توانند انتخاب مناسب تری باشند.
