عیوب رایج و روش های رفع آن ها در پرس برک

در صنایع فلزکاری و ساخت وساز فلزی، دستگاه پرس برک به عنوان یکی از حیاتی ترین تجهیزات برای خم کاری دقیق ورق های فلزی شناخته می شود. این دستگاه که با نام خم کن پرس برک نیز شناخته می شود، در واقع ترکیبی از نیروی مکانیکی یا هیدرولیکی و دقت هندسی است که امکان شکل دهی دقیق به ورق را با زاویه، شعاع و تلرانس مشخص فراهم می کند. اما مانند هر ماشین صنعتی دیگر، پرس برک نیز در معرض بروز خطا، سایش، تنظیم نادرست یا نقص در قطعات مصرفی است. این عیوب نه تنها دقت خم کاری را تحت تأثیر قرار می دهند بلکه می توانند موجب کاهش طول عمر دستگاه و افزایش ضایعات تولید شوند.

هدف این مقاله بررسی دقیق و فنی عیوب رایج در دستگاه پرس برک و ارائه ی روش های مهندسی برای شناسایی، پیشگیری و رفع آن هاست. در ادامه، ضمن معرفی ساختار و عملکرد این دستگاه، به مهم ترین ایرادات فنی، دلایل بروز هر خطا و راهکارهای تخصصی جهت اصلاح آن می پردازیم.

شناخت ساختار و عملکرد دستگاه پرس برک در فرآیند خم کاری فلزات

برای درک بهتر عیوب رایج پرس برک، ابتدا باید ساختار عملکردی خم کن پرس برک را بشناسیم. این دستگاه از سه بخش اصلی تشکیل شده است: بدنه و قاب (Frame)، سیستم نیروی محرکه (اعم از هیدرولیک یا مکانیکی) و مجموعه ابزار شامل سنبه و ماتریس. ورق فلزی بین سنبه (punch) و ماتریس (die) قرار گرفته و با اعمال فشار کنترل شده، خم کاری انجام می شود.

در دستگاه های مدرن، کنترل فشار و زاویه از طریق سیستم های CNC انجام می شود تا دقت خم به سطحی در حد صدم میلی متر برسد. با این حال، کوچک ترین خطا در تنظیم پارامترها یا فرسودگی قطعات، می تواند باعث انحراف در زاویه خم، ترک خوردگی ورق یا حتی شکست ابزار شود.

به طور کلی، عملکرد درست دستگاه به سه عامل بستگی دارد: دقت مکانیکی اجزای دستگاه، صحت تنظیمات نرم افزاری و شرایط فیزیکی ابزار تماس. هرگونه ناهماهنگی بین این سه عامل، زمینه ساز بروز عیوب در خم کاری است. در پرس برک های هیدرولیکی، فشار سیال باید متناسب با ضخامت و جنس ورق تنظیم شود.

اگر فشار بیش از حد باشد، لبه ورق دچار ترک می شود و اگر کمتر از حد نیاز باشد، زاویه خم ناقص خواهد بود. در دستگاه های مکانیکی نیز تنظیم سرعت و کورس حرکتی اهمیت بالایی دارد. این شناخت اولیه از ساختار، پایه ی تحلیل دقیق عیوب بعدی است، زیرا بیشتر ایرادات به یکی از بخش های فوق مربوط می شوند: تنظیم فشار، دقت هندسی ابزار یا هم محوری اجزا.

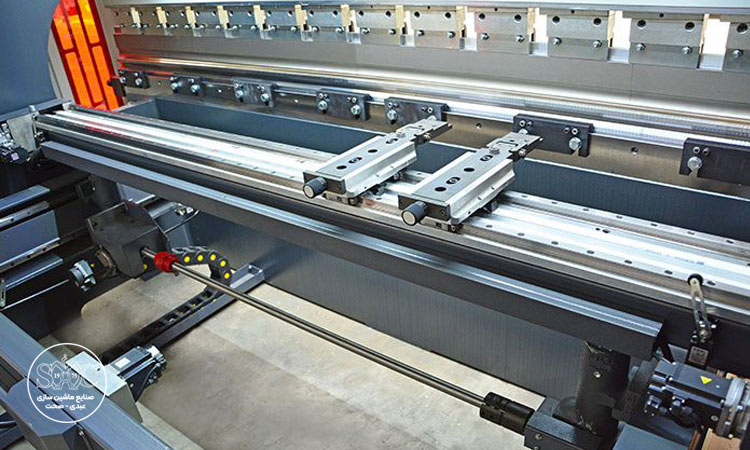

بررسی عیوب رایج در عملیات خم کاری با خم کن پرس برک

عیوب در دستگاه پرس برک معمولاً در سه دسته ی کلی تقسیم می شوند: عیوب ناشی از تنظیمات، عیوب ناشی از ابزار، و عیوب ناشی از جنس یا ضخامت ورق. در ادامه به متداول ترین مواردی که اپراتورها با آن مواجه می شوند اشاره می کنیم. اولین و شایع ترین ایراد، اختلاف زاویه خم در دو انتهای قطعه است. این حالت معمولاً زمانی رخ می دهد که فشار در طول سنبه به طور یکنواخت توزیع نشده باشد.

اگر سطح ماتریس ناهموار باشد یا دستگاه در قسمت وسط دارای انحراف بدنه باشد، زاویه خم در مرکز با دو سر قطعه متفاوت می شود. مشکل دوم، بازگشت فنری ورق (Spring Back) است. این پدیده به طور طبیعی در اکثر فلزات وجود دارد و باعث می شود پس از رهاسازی فشار، زاویه خم اندکی باز شود.

اما در صورتی که شعاع سنبه یا زاویه ابزار نامناسب انتخاب شود، میزان بازگشت فنری افزایش می یابد و دقت کار از بین می رود. از دیگر عیوب رایج می توان به ترک خوردگی در خط خم اشاره کرد. این مشکل اغلب در ورق های با سطح سخت یا هنگام استفاده از سنبه های تیز رخ می دهد. گاهی نیز تنظیم نادرست شعاع خم باعث تمرکز تنش در لبه ی ورق می شود که در نهایت ترک را به دنبال دارد.

یکی از مشکلات عملیاتی دیگر، لغزش یا جابه جایی ورق هنگام خم کاری است. این ایراد معمولاً ناشی از تنظیم نادرست گیره های نگهدارنده یا عدم هم راستایی ابزار است. در برخی موارد نیز وجود روغن یا آلودگی سطحی روی ورق باعث سرخوردن آن می شود.

در پرس برک های CNC، خطاهای نرم افزاری مانند تنظیم نادرست نقطه ی صفر یا خطای موقعیت یابی محورها می تواند منجر به خم ناقص یا دو بار ضرب در یک نقطه شود. چنین خطاهایی معمولاً با کالیبراسیون مجدد یا بررسی سرووموتورها برطرف می گردند.

دلایل فنی بروز خطا و روش های پیشگیری از آسیب در پرس برک

برای رفع دائمی مشکلات، باید ابتدا دلایل ریشه ای آن ها را شناخت. بیشتر خطاهای خم کن پرس برک به عواملی مربوط می شوند که می توان با کنترل های دوره ای از بروزشان جلوگیری کرد. مهم ترین علت فنی، عدم هم محوری بین سنبه و ماتریس است. وقتی ابزار به درستی در یک راستا نصب نشده باشد، نیروی فشاری به صورت غیرمتقارن توزیع می شود و منجر به خم ناقص یا تغییر زاویه در دو سر قطعه می شود.

 این خطا معمولاً با استفاده از سیستم هم راستاسازی اتوماتیک (Auto Crowning) یا تنظیم دستی با شیم های تراز رفع می شود. دومین علت، سایش یا فرسودگی سطح ابزار است. سنبه و ماتریس در اثر تماس مکرر با ورق، به تدریج دچار خوردگی می شوند و سطح تماس آن ها صاف نیست. این موضوع نه تنها زاویه خم را تغییر می دهد، بلکه باعث ایجاد خط روی قطعه نیز می شود. بازبینی سطح ابزار و سنگ زنی دوره ای راه حل مؤثر این مشکل است.

از دیگر دلایل مهم، خطا در تنظیم فشار هیدرولیک است. اگر فشار سیال به درستی تنظیم نشود یا یکی از سیلندرها دچار نشتی باشد، نیروی فشاری در طول دستگاه یکنواخت نخواهد بود. در چنین شرایطی، باید فشار هر دو سیلندر با گیج مخصوص اندازه گیری و تنظیم گردد.

در جدول زیر، برخی از خطاهای متداول و علل اصلی آن ها آورده شده است:

اجرای برنامه ی منظم سرویس و کنترل هندسی دستگاه، یکی از راه های مؤثر برای پیشگیری از بروز مجدد این خطاها است.

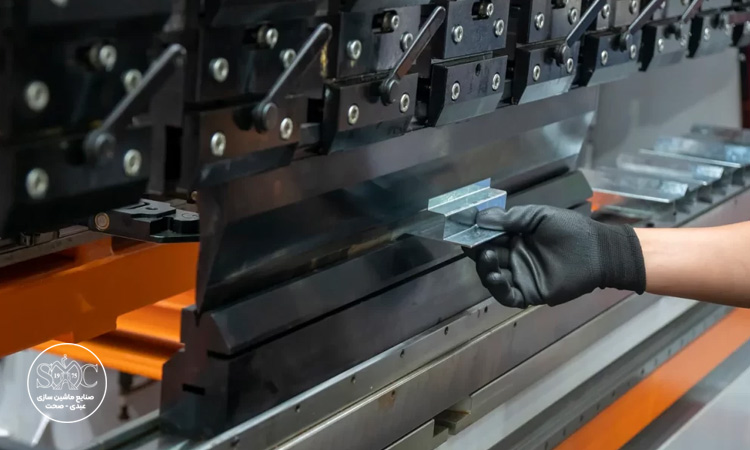

راهکارهای تخصصی برای رفع عیوب خم کاری در دستگاه پرس برک

وقتی عیب در دستگاه پرس برک شناسایی شد، باید با رویکرد مهندسی و گام به گام نسبت به اصلاح آن اقدام کرد. رفع عیب نیازمند بررسی دقیق وضعیت ابزار، سیستم هیدرولیک، نرم افزار کنترل و حتی کیفیت ورق مصرفی است. در صورت بروز اختلاف زاویه، ابتدا باید سیستم Crowning بررسی شود.

این سیستم با تغییر شکل کنترل شده ی تخت زیرین دستگاه، فشار را در سراسر طول ابزار یکنواخت می کند. اگر Crowning غیرفعال یا نادرست تنظیم شده باشد، زاویه در دو سر قطعه متفاوت خواهد بود. تنظیم مجدد این بخش معمولاً مشکل را برطرف می کند. برای اصلاح پدیده ی بازگشت فنری، یکی از مؤثرترین روش ها افزایش زاویه خم در مرحله ی فشار است.

 یعنی خم را چند درجه بیشتر از مقدار هدف انجام دهیم تا پس از رهاسازی به زاویه دلخواه برسد. استفاده از ورق هایی با تنش تسلیم پایین تر یا عملیات حرارتی پس از خم نیز به کاهش این پدیده کمک می کند. در مواردی که ترک در ورق مشاهده می شود، باید ابتدا جنس و عملیات حرارتی آن بررسی شود. گاهی سختی بیش از حد یا ضخامت پایین باعث تمرکز تنش می شود.

راهکار مناسب در چنین شرایطی، کاهش شعاع خم یا افزایش عرض دهانه ماتریس است. اگر مشکل در سیستم هیدرولیک باشد، ابتدا باید فشار هر سیلندر با مانومتر بررسی و در صورت وجود نشتی، اورینگ ها یا شیرهای کنترل تعویض شوند. همچنین هوای موجود در مدار باید تخلیه گردد تا فشار یکنواخت برقرار شود.

در دستگاه های CNC، به روزرسانی نرم افزار و کالیبراسیون محورهای Y1 و Y2 در فواصل منظم، از ایجاد خطاهای زاویه ای جلوگیری می کند. در دستگاه های قدیمی تر نیز تنظیم مکانیکی گیربکس ها و بازبینی شفت انتقال نیرو ضروری است.

نکات نگهداری و تنظیم دقیق پرس برک برای افزایش دقت و طول عمر دستگاه

نگهداری اصولی خم کن پرس برک باعث می شود هم دقت خم کاری افزایش یابد و هم هزینه های تعمیر کاهش پیدا کند. مهم ترین اصل در نگهداری، بازبینی منظم تمام اجزای مکانیکی و هیدرولیکی است. روغن هیدرولیک باید هر شش ماه فیلتر و در صورت آلودگی تعویض شود. فشار سیستم نیز باید به طور روزانه کنترل گردد تا از آسیب به سیلندرها جلوگیری شود.

دقت داشته باشید که سطح سنبه و ماتریس باید حتما تمیز و سالم نگه داشته شود. هر گونه گرد و غبار و یا براده بر روی سنبه می تواند شرایط را برای انجراف در زاویه و یا ایجاد خط بر روی قطعه فراهم کند. همچنین هم راستایی ابزارها در هر بار تعویض باید با خط کش لیزری یا ابزار تراز مخصوص بررسی شود.

در دستگاه های CNC، به روزرسانی نرم افزار کنترل، بررسی سنسورهای موقعیت و کالیبره کردن محورهای حرکتی از الزامات نگهداری است. در پرس برک های قدیمی تر که فاقد کنترل عددی هستند، تنظیم مکانیکی دستی باید به صورت ماهانه انجام گیرد.

رعایت این نکات نه تنها کیفیت تولید را افزایش می دهد، بلکه مانع از خرابی ناگهانی و توقف خط تولید می شود.

سخن پایانی

دستگاه پرس برک با وجود قدرت و دقت بالا، نیازمند نگهداری و تنظیم دقیق است تا عملکرد خود را در بلندمدت حفظ کند. بیشتر عیوبی که در خم کاری ورق مشاهده می شود، ناشی از بی توجهی به جزئیات تنظیمات یا سایش ابزار است. شناخت ساختار دستگاه و رفتار مواد در هنگام خم، به اپراتور کمک می کند تا خطاها را به سرعت تشخیص داده و پیش از تبدیل شدن به مشکل بزرگ تر، آن ها را برطرف کند.

در نهایت، موفقیت در استفاده از خم کن پرس برک نه تنها به توان فنی دستگاه، بلکه به تجربه و دقت اپراتور بستگی دارد. با رعایت اصول نگهداری و تحلیل مهندسی عیوب، می توان راندمان، ایمنی و دقت خم کاری را در سطحی پایدار حفظ کرد.
