انواع روش های خمکاری لوله

خمکاری لوله یکی از مهم ترین فرآیندهای شکل دهی فلزات است که در صنایع مختلف مانند نفت و گاز، خودروسازی، تأسیسات ساختمانی، ساخت سازه های فولادی، خطوط انتقال و حتی تجهیزات پزشکی کاربرد دارد. در این فرآیند، لوله های فلزی بدون ایجاد شکستگی، ترک یا تغییر قطر داخلی و خارجی، به شکل دلخواه خم می شوند. انتخاب انواع روش های خمکاری لوله به جنس لوله، ضخامت دیواره، شعاع خم، دمای محیط و نوع کاربری نهایی بستگی دارد.

 هدف از خمکاری، ایجاد انحنا و زوایای دقیق در لوله است بدون آن که مقاومت مکانیکی آن کاهش یابد. در ادامه با تعریف دقیق خمکاری لوله، اهمیت آن در صنایع و روش های مختلف اجرای این فرآیند آشنا می شویم.

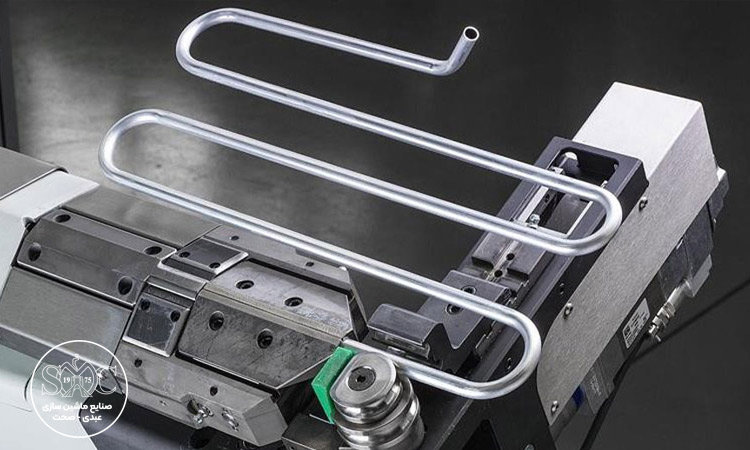

خمکاری لوله چیست و چه کاربردی دارد؟

خمکاری لوله فرآیندی است که در آن، لوله فلزی تحت نیروی مکانیکی یا حرارتی قرار می گیرد تا به زاویه یا شعاع مشخصی خم شود. این عملیات باید به گونه ای انجام شود که ساختار فلز تغییر نکند و قطر داخلی و خارجی لوله حفظ شود. اگر فرآیند به درستی انجام نشود، لوله ممکن است دچار چروکیدگی، نازک شدن دیواره، یا شکست در محل خم شود. ازاین رو، دقت در انتخاب روش و ابزار مناسب نقش کلیدی دارد.

معرفی فرآیند خمکاری لوله

در فرآیند خمکاری، ابتدا نوع لوله از نظر جنس و ابعاد مشخص می شود. در مرحله بعد، از نیروی مکانیکی، هیدرولیکی و یا حرارتی استفاده شده و با استفاده از این نیرو ها بخش خاصی از لوله تحت فشار قرار می گیرد. با این کار، لوله را به زاویه مورد نظر خم می کنند.

در روش های صنعتی، معمولاً از دستگاه های دقیق با سیستم های کنترل عددی استفاده می شود تا شعاع خم، سرعت حرکت و فشار وارد شده کاملاً قابل تنظیم باشد. در خمکاری لوله های ضخیم، معمولاً حرارت دهی کنترل شده نیز صورت می گیرد تا از ترک خوردگی یا شکست فلز جلوگیری شود. در مقابل، لوله های نازک و انعطاف پذیر را می توان به صورت سرد و بدون حرارت خم کرد.

اهمیت خمکاری در صنایع مختلف

اهمیت خمکاری لوله به دلیل گستردگی کاربرد آن در صنایع گوناگون است. در صنعت نفت و گاز، لوله های فولادی باید به گونه ای خم شوند که بتوانند مسیرهای پیچیده خطوط انتقال را بدون نیاز به اتصالات زیاد طی کنند. در صنعت خودروسازی، خمکاری دقیق لوله برای تولید سیستم های اگزوز، شاسی و قاب های فلزی اهمیت زیادی دارد.

 در صنایع تهویه مطبوع و تأسیسات ساختمانی، خمکاری باعث کاهش تعداد اتصالات و افزایش مقاومت در برابر نشتی می شود. در تجهیزات پزشکی نیز خمکاری دقیق لوله های استیل یا تیتانیومی برای ساخت ابزارهای جراحی حیاتی است. بنابراین انتخاب درست از میان انواع روش های خمکاری لوله، مستقیماً بر کیفیت، دقت و دوام محصول نهایی تأثیر می گذارد.

انواع لوله های مناسب برای خمکاری

هر نوع لوله ای قابلیت خم شدن ندارد. معمولاً لوله هایی که از فلزات نرم تر و دارای ساختار یکنواخت تولید شده اند، برای خمکاری مناسب ترند. لوله های فولادی کم کربن، استنلس استیل، مسی، آلومینیومی و برنجی از متداول ترین انواع قابل خمکاری هستند. انتخاب قطر بیرونی و ضخامت دیواره نیز اهمیت دارد؛ زیرا لوله هایی با ضخامت بیشتر در برابر تغییر شکل مقاوم ترند اما خم کردن آن ها نیازمند نیروی بالاتر یا حرارت است.

در مقابل، لوله های نازک به راحتی خم می شوند اما ممکن است در محل خم دچار چروک شوند. در صنایع سنگین مانند پتروشیمی یا پالایشگاه ها معمولاً از لوله های فولادی با روش خمکاری القایی استفاده می شود تا استحکام مکانیکی در برابر فشار بالا حفظ شود.

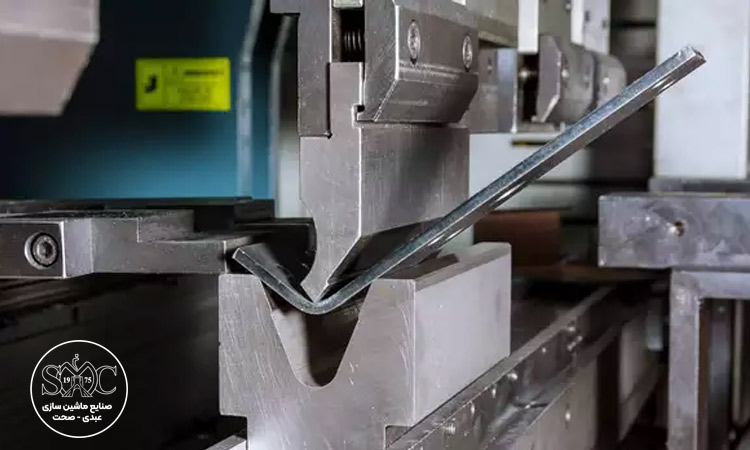

معرفی انواع روش های خمکاری لوله

روش های خمکاری لوله را می توان بر اساس نوع نیرو (مکانیکی، هیدرولیکی یا حرارتی) و ابزار مورد استفاده دسته بندی کرد. هرکدام از این روش ها ویژگی ها، مزایا و محدودیت های خاص خود را دارند. شناخت دقیق این روش ها به مهندسان کمک می کند تا متناسب با نیاز پروژه، روش بهینه را انتخاب کنند. در ادامه، انواع روش های خمکاری لوله را به صورت کامل معرفی و بررسی می کنیم.

خمکاری دستی لوله

خمکاری دستی یکی از ساده ترین و ابتدایی ترین روش های شکل دهی لوله است که معمولاً برای پروژه های کوچک یا تعمیرات موردی استفاده می شود. در این روش، اپراتور با استفاده از ابزارهای دستی مانند فنر خم کن یا قالب فلزی، لوله را به صورت فیزیکی و بدون دستگاه می پیچد. برای لوله های پلاستیکی یا فلزات نرم مانند مس و آلومینیوم، خمکاری دستی به خوبی عمل می کند.

 با این حال، در مورد لوله های ضخیم یا فولادی، دقت و یکنواختی این روش پایین است و احتمال چروک شدن یا لهیدگی لوله زیاد است. مزیت اصلی خمکاری دستی در هزینه پایین و سادگی اجرا است، اما در پروژه های صنعتی بزرگ کاربرد ندارد.

خمکاری با دستگاه هیدرولیک

خمکاری با دستگاه هیدرولیک یکی از متداول ترین روش های صنعتی در میان انواع روش های خمکاری لوله است. در این سیستم، از فشار سیال هیدرولیک برای اعمال نیرو بر روی لوله استفاده می شود. دستگاه شامل یک سیلندر هیدرولیک، قالب خم و نگهدارنده است که به صورت همزمان عمل می کنند تا لوله به شکل دقیق و کنترل شده خم شود.

مزیت اصلی این روش در توانایی خمکاری لوله های ضخیم و فولادی است که در صنایع سنگین به کار می روند. از آنجا که فشار هیدرولیکی قابل تنظیم است، می توان زاویه و شعاع خم را با دقت بالا کنترل کرد. در مواردی که نیاز به تولید انبوه با دقت بالا وجود دارد، این روش انتخاب ایده آل است.

امروزه در بسیاری از واحدهای صنعتی، این فرآیند با استفاده از دستگاه پرس برک و قالب‌های مخصوص انجام می‌شود تا علاوه بر قدرت بالا، کنترل دقیق‌تری روی زوایای خم ایجاد گردد

خمکاری به روش القایی (Induction Bending)

خمکاری القایی یکی از پیشرفته ترین انواع روش های خمکاری لوله به شمار می رود و برای لوله های قطور فولادی استفاده می شود. در این فرآیند، بخشی از لوله با استفاده از جریان الکتریکی القایی تا دمای مشخصی (معمولاً ۸۰۰ تا ۱۰۰۰ درجه سانتی گراد) گرم می شود. در همین زمان، بازوی مکانیکی، بخش داغ لوله را به زاویه دلخواه خم می کند و سپس ناحیه خم به سرعت با آب یا هوا سرد می شود.

این روش باعث می شود شعاع خم بسیار دقیق و سطح داخلی بدون چروک باقی بماند. خمکاری القایی به دلیل کنترل حرارتی دقیق، برای صنایع نفت، گاز، پتروشیمی و نیروگاهی ایده آل است. در این روش، تغییرات مکانیکی فلز به حداقل رسیده و استحکام ساختاری لوله حفظ می شود.

خمکاری با قالب (Mandrel Bending)

در روش خمکاری با قالب یا مندرل، یک میله فلزی انعطاف پذیر (به نام مندرل) درون لوله قرار داده می شود تا هنگام خم شدن از چروک یا لهیدگی دیواره داخلی جلوگیری کند. این روش مخصوص خمکاری دقیق لوله هایی است که قطر داخلی آن ها نباید تغییر کند، مانند لوله های اگزوز خودرو یا لوله های انتقال سیالات حساس.

دستگاه های مخصوص این روش دارای مجموعه ای از قالب ها و بازوهای کششی هستند که لوله را به آرامی و با کنترل کامل خم می کنند. از مزایای این روش می توان به دقت بالا، حفظ قطر داخلی و سطح صاف داخلی اشاره کرد. تنها محدودیت آن، هزینه بالای تجهیزات و نیاز به تنظیم دقیق ابزارهاست.

خمکاری فشاری (Compression Bending)

در خمکاری فشاری، لوله بین دو نقطه ثابت قرار گرفته و از طرف دیگر با قطعه ای متحرک فشرده می شود تا در محل تماس به شکل مورد نظر خم گردد. در این روش، یک قالب گرد (Die) به عنوان نقطه فشار عمل می کند و لوله را حول محور خود می چرخاند. خمکاری فشاری به دلیل سادگی و سرعت بالا، در صنایع سبک و برای لوله های کوچک کاربرد دارد.

 این روش برای لوله های مسی، آلومینیومی و فولادی با ضخامت کم مناسب است. با این حال، در شعاع های تنگ احتمال چروک یا تغییر مقطع وجود دارد، به همین دلیل برای کارهای ظریف یا دقیق توصیه نمی شود.

خمکاری چرخشی (Rotary Draw Bending)

خمکاری چرخشی یکی از دقیق ترین انواع روش های خمکاری لوله است و در آن، لوله به صورت کنترل شده به دور یک قالب گردان می چرخد. این روش معمولاً برای تولید انبوه قطعاتی با خم های دقیق مانند فریم صندلی، قطعات خودرو، دوچرخه و تجهیزات ورزشی استفاده می شود. دستگاه های مجهز به سیستم CNC می توانند زاویه خم، سرعت چرخش و فشار را به صورت دیجیتال تنظیم کنند تا هر خم دقیقاً مطابق طراحی انجام شود.

مزیت اصلی این روش، تکرارپذیری بالا و سطح صاف خم است. در پروژه های صنعتی که کیفیت نهایی و زیبایی ظاهری اهمیت دارد، خمکاری چرخشی بهترین گزینه محسوب می شود.

مقایسه روش های مختلف خمکاری لوله

انتخاب میان انواع روش های خمکاری لوله همواره وابسته به عوامل فنی و اقتصادی است. در این بخش، تفاوت ها و معیارهای اصلی مقایسه میان روش های مختلف از نظر دقت، سرعت، کیفیت خم، هزینه و کاربرد بررسی می شود.

مهندسان برای تعیین بهترین روش، باید ویژگی های هر فرآیند را از نظر نیروی اعمالی، حرارت مورد نیاز، احتمال تغییر شکل سطح داخلی و دوام نهایی بررسی کنند. این مقایسه ها به ویژه در پروژه هایی که تکرارپذیری و یکنواختی محصول اهمیت دارد، بسیار حیاتی است.

دقت، سرعت و کیفیت خم در هر روش

خمکاری دستی اگرچه ساده است اما کمترین دقت و کنترل را دارد و بیشتر برای کارهای محدود یا اصلاحی استفاده می شود. در مقابل، خمکاری با دستگاه هیدرولیک دقت بیشتری دارد زیرا فشار و زاویه خم قابل کنترل است. خمکاری القایی از نظر کیفیت سطح و یکنواختی شعاع، بهترین نتیجه را ارائه می دهد، به ویژه زمانی که لوله ضخیم یا قطور باشد. روش مندرل نیز از نظر حفظ قطر داخلی و جلوگیری از چروکیدگی در سطح داخلی برتری دارد.

 خمکاری چرخشی در دستگاه های CNC ترکیبی از دقت، سرعت و تکرارپذیری بالا را فراهم می کند، درحالی که خمکاری فشاری سرعت بیشتری دارد ولی ممکن است کیفیت سطح نهایی پایین تر باشد. از نظر سرعت تولید، روش های فشاری و چرخشی صنعتی در مقایسه با سایر روش ها سریع تر هستند، اما کیفیت در خمکاری القایی و با قالب بسیار بالاتر است.

مزایا و معایب هر نوع خمکاری

هر یک از انواع روش های خمکاری لوله مزایا و محدودیت خاص خود را دارند. خمکاری دستی هزینه اولیه پایین و اجرای سریع دارد اما تنها برای لوله های نازک و نرم مناسب است. روش هیدرولیکی قدرت بالایی دارد و برای مقاطع ضخیم ایده آل است ولی نیازمند تجهیزات گران قیمت و اپراتور حرفه ای است. خمکاری القایی برای دماهای بالا طراحی شده و استحکام فلز را حفظ می کند اما مصرف انرژی آن بالا و زمان تنظیم فرآیند طولانی است.

خمکاری با قالب دقت بی نظیری دارد و برای قطعاتی با نیاز به تلرانس دقیق انتخاب می شود، اما هزینه ساخت قالب و نگهداری دستگاه زیاد است. در خمکاری فشاری، سرعت زیاد و سادگی اجرا مزیت اصلی است اما احتمال چروک و تغییر قطر وجود دارد. در نهایت، خمکاری چرخشی بهترین تعادل میان کیفیت، تکرارپذیری و هزینه متوسط را ارائه می دهد و در خطوط تولید انبوه، روش برتر به شمار می رود.

نکات مهم در انتخاب روش مناسب خمکاری

در انتخاب روش مناسب از میان انواع روش های خمکاری لوله، باید مجموعه ای از فاکتورها از جمله نوع فلز، ضخامت دیواره، شعاع خم، کیفیت سطح مورد نیاز و ظرفیت تولید مدنظر قرار گیرد. تصمیم اشتباه در انتخاب روش می تواند باعث کاهش عمر قطعه یا افت کیفیت ساخت شود. بنابراین لازم است طراح پیش از شروع عملیات، تمامی ویژگی های فنی را بررسی کند.

جنس و ضخامت لوله

جنس لوله نخستین عامل مؤثر در انتخاب روش خمکاری است. فلزات نرم تر مانند مس، آلومینیوم و برنج برای خمکاری سرد و دستی مناسب تر هستند. در مقابل، فولادهای آلیاژی یا استنلس استیل به دلیل سختی بالا معمولاً با روش های حرارتی مانند القایی یا هیدرولیکی خم می شوند. ضخامت دیواره نیز نقش تعیین کننده ای دارد؛ لوله های ضخیم در برابر خم شدن مقاومت بیشتری دارند و اگر بدون گرمایش خم شوند، احتمال شکست در محل خم زیاد است.

 درحالی که لوله های نازک تر اگر بیش از حد فشرده شوند، دچار چین خوردگی و تغییر قطر داخلی می شوند. انتخاب ترکیب مناسب میان جنس و ضخامت، پایه ی موفقیت در فرآیند خمکاری است.

شعاع خم و دقت مورد نیاز

شعاع خم یا همان میزان انحنای لوله، دومین عامل کلیدی در انتخاب روش خمکاری است. هرچه شعاع خم کوچکتر باشد، نیروی بیشتری برای تغییر شکل لازم است و احتمال ایجاد نقص در سطح داخلی بیشتر می شود. در پروژه هایی که شعاع خم زیاد و زاویه نرم نیاز است، روش های سرد یا فشاری کفایت می کنند. اما برای خم های تند و دقیق، باید از روش هایی مانند مندرل یا چرخشی استفاده شود.

همچنین اگر قطعه نهایی باید در سیستم های تحت فشار یا خطوط انتقال حساس نصب شود، دقت خم باید بسیار بالا باشد تا تنش های موضعی کاهش یابد. مهندسان با تحلیل نسبت قطر به شعاع خم، می توانند از پیش تعیین کنند که چه روشی بیشترین دقت و کمترین خطا را خواهد داشت.

خطاهای رایج در خمکاری و راه های جلوگیری از آن

در عملیات خمکاری، به ویژه هنگام کار با فلزات سخت یا لوله های نازک، احتمال بروز خطاهای ساخت وجود دارد. شناخت این خطاها و اتخاذ تدابیر پیشگیرانه، از اساسی ترین مراحل کنترل کیفیت در فرآیند تولید است. بسیاری از ایرادها در اثر انتخاب نادرست روش، تنظیمات نامناسب دستگاه یا فشار بیش از حد رخ می دهد.

آگاهی از نوع خطا و راه اصلاح آن به حفظ دقت، صرفه جویی در هزینه و جلوگیری از دوباره کاری کمک می کند.

ترک خوردگی، چروکیدگی و تغییر قطر لوله

ترک خوردگی زمانی ایجاد می شود که تنش کششی در بخش بیرونی خم از حد تحمل فلز فراتر رود. برای جلوگیری از این پدیده، باید از حرارت دهی کنترل شده یا قالب های مناسب استفاده کرد. چروکیدگی در بخش داخلی خم رخ می دهد و علت آن فشار فشاری بیش از حد یا نبودن پشتیبان داخلی مانند مندرل است. تغییر قطر نیز یکی از رایج ترین مشکلات در خمکاری است که معمولاً به دلیل انتخاب نامناسب شعاع قالب یا سرعت زیاد خم رخ می دهد.

 استفاده از سرعت کنترل شده، قالب های دقیق و روانکاری مناسب در ناحیه تماس، احتمال بروز این ایرادها را کاهش می دهد. در فرآیندهای پیشرفته مانند خمکاری القایی یا CNC، سیستم های حسگر زاویه و فشار به صورت لحظه ای از وقوع این خطاها جلوگیری می کنند.

روش های اصلاح خطا پس از خمکاری

در برخی موارد، امکان اصلاح خطاهای جزئی پس از خمکاری وجود دارد. برای ترک های سطحی می توان از جوشکاری نقطه ای یا ترمیم موضعی با الکترودهای مخصوص استفاده کرد. در چروکیدگی های خفیف، گرم کردن موضعی و استفاده از ابزار فشاری معکوس، سطح لوله را تا حدودی به حالت اولیه برمی گرداند. با این حال، اگر تغییر قطر زیاد باشد یا ساختار فلز آسیب دیده باشد، جایگزینی لوله بهترین گزینه است.

روش های مدرن کنترل کیفی با استفاده از اندازه گیری لیزری و تصویربرداری سه بعدی به مهندسان کمک می کند تا قبل از وقوع خطا، فرآیند را متوقف و تنظیمات را اصلاح کنند. در تولید انبوه، این سیستم ها بخش جدایی ناپذیر کنترل کیفیت محسوب می شوند و از اتلاف مواد و زمان جلوگیری می کنند.

جمع بندی

فرآیند خمکاری لوله ترکیبی از دانش مواد، مهندسی مکانیک و کنترل دقیق نیرو است. موفقیت در این عملیات به شناخت درست از جنس لوله، انتخاب شعاع مناسب، انتخاب صحیح از میان انواع روش های خمکاری لوله و رعایت استانداردهای اجرایی بستگی دارد. روش های پیشرفته مانند خمکاری القایی، مندرل و چرخشی نه تنها دقت بالا و سطحی صاف ارائه می دهند، بلکه استحکام نهایی لوله را حفظ می کنند. در مقابل، برای پروژه های سبک یا کارگاهی، استفاده از روش های ساده تر اقتصادی تر است.

مهندسان و تکنسین ها باید همواره پیش از آغاز کار، خصوصیات مکانیکی فلز را بررسی کرده و از ابزارهای دقیق و نگهداری شده استفاده کنند. هرچه کنترل فرآیند دقیق تر باشد، کیفیت و دوام لوله در شرایط کاری واقعی بالاتر خواهد بود.
