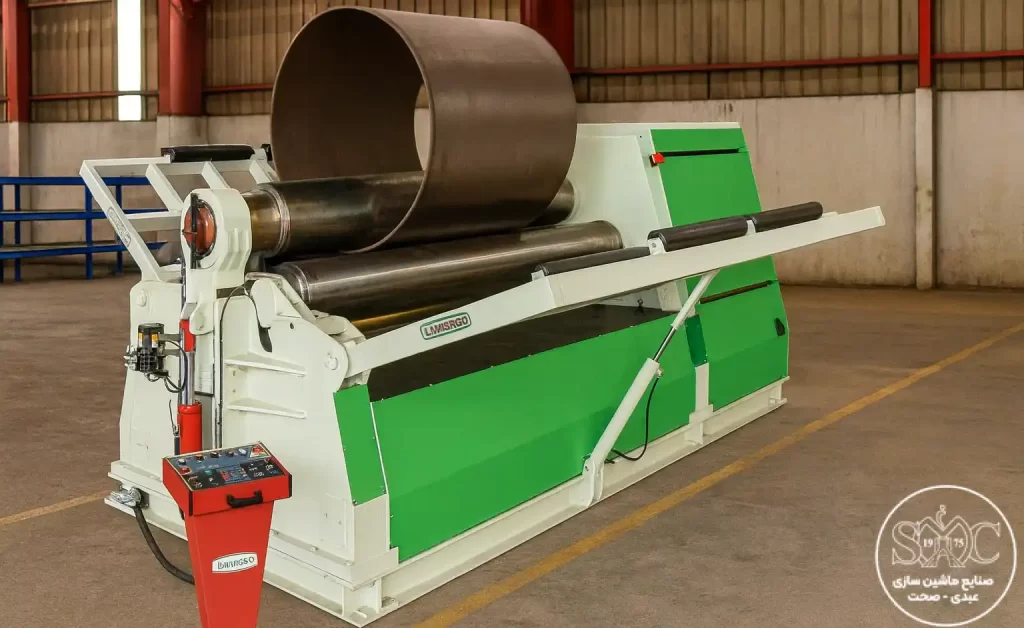

معرفی اجزای دستگاه نورد ورق

صنعت نوردکاری یکی از قدیمی ترین اما درعین حال پیشرفته ترین شاخه های شکل دهی فلزات است. در این فرآیند، ورق فلزی با فشار یکنواخت از میان غلتک ها عبور می کند و به ضخامت یا انحنای موردنظر می رسد. در صنایع فولادی، نفت و گاز، سازه های فلزی، تولید مخازن، لوله سازی، کشتی سازی و بسیاری از حوزه های تولیدی، دستگاه نورد ورق نقش حیاتی دارد و تقریباً هیچ کارخانه ای که با ورق فلزی سر و کار دارد، بدون داشتن تجهیزات نورد نمی تواند تولیدی استاندارد، دقیق و اقتصادی ارائه دهد.

برای مدیران صنعتی و کارخانه دارانی که قصد خرید یا ارتقای خط تولید خود را دارند، شناخت اجزای دستگاه نورد ورق اهمیت بسیار زیادی دارد. زیرا کیفیت نهایی محصول، ظرفیت دستگاه، میزان دقت و حتی طول عمر تجهیزات، همگی به ساختار و اجزای این دستگاه وابسته اند. دستگاه نورد تنها یک مجموعه ساده از غلتک ها نیست، بلکه یک سیستم مهندسی شده با ده ها بخش مکانیکی، الکترونیکی و هیدرولیکی است که عملکرد هماهنگ آن ها موجب می شود ورق با دقت میلی متری نورد شود.

این مقاله بدون کوچک ترین ساده سازی، اجزای این دستگاه را معرفی می کند تا مدیران صنعتی دیدی روشن و کاربردی برای تصمیم گیری داشته باشند.

دستگاه نورد ورق چیست و چگونه فرآیند نورد انجام می شود؟

پیش از آنکه به سراغ اجزای دستگاه نورد ورق برویم، لازم است ماهیت این دستگاه و فرآیندی که انجام می دهد را درک کنیم. دستگاه نورد ورق، ماشینی صنعتی است که ورق فلزی را بین یک، دو یا چند غلتک قرار می دهد و با اعمال نیروی فشار، ورق را به شکل جدیدی تبدیل می کند. این شکل می تواند کاهش ضخامت، ایجاد انحنا، تولید مخروط، ساخت لوله یا ایجاد استوانه باشد.

دستگاه نورد ورق فلزی در واقع از اصول تغییر شکل پلاستیک استفاده می کند؛ یعنی ورق بدون شکستگی یا ترک، در اثر فشار وادار به تغییر فرم می شود. فرآیند نورد به سه عامل وابسته است: فشار غلتک ها، اصطکاک میان ورق و غلتک، و نیروی محرک دستگاه. زمانی که ورق از میان غلتک ها می گذرد، اختلاف سرعت سطح غلتک ها و اصطکاک ایجادشده، ورق را به جلو می کشد و فشار غلتک، شکل آن را تغییر می دهد.

قدرت دستگاه و کیفیت نهایی نورد، به اجزای مختلف دستگاه وابسته است که در ادامه به تفصیل معرفی می شوند. مدیران صنعتی با شناخت دقیق این اجزا می توانند تشخیص دهند کدام دستگاه برای تولیدات سنگین یا سبک مناسب است و کدام مدل برای خطوط تولید با تیراژ بالا ظرفیت کافی دارد.

معرفی غلتک ها؛ قلب اصلی دستگاه نورد ورق

غلتک ها مهم ترین بخش دستگاه نورد ورق فلزی هستند و بدون اغراق می توان گفت عملکرد تمام دستگاه به کیفیت و طراحی همین اجزا وابسته است. غلتک ها معمولاً از فولاد سخت کاری شده، فولاد آلیاژی یا فولادهای ابزار خاص تولید می شوند تا بتوانند فشار بسیار بالا را تحمل کنند. این غلتک ها بسته به نوع دستگاه در آرایش های نورد ورق چهار غلتک، سه غلطک و یا دو غلطک قرار می گیرند.

هر غلتک تنها یک وظیفه ندارد، بلکه مجموعه ای از عملکردهای دقیق را بر عهده دارد. غلتک بالا معمولاً نقش اصلی را در خم کاری و کاهش ضخامت دارد. غلتک های کناری برای ایجاد زاویه، هدایت ورق و جلوگیری از انحراف استفاده می شوند. سطح غلتک باید کاملاً صاف، بدون موج و بدون خوردگی باشد، زیرا کوچک ترین نقص روی سطح ورق منتقل می شود و باعث کاهش کیفیت محصول می گردد.

غلتک ها در دستگاه نورد ورق فلزی علاوه بر مقاومت مکانیکی، باید بالاترین سطح سختی را داشته باشند تا در برابر اصطکاک دائمی با ورق دچار سایش نشوند. یکی از چالش های مهم در هنگام خرید دستگاه این است که کیفیت غلتک ها چگونه تشخیص داده شود. غلتک های مرغوب معمولاً تحت عملیات القایی، نیتراسیون یا سخت کاری عمقی قرار می گیرند و رول متالورژی آن ها طراحی دقیقی دارد.

شناخت این تفاوت ها برای مدیران صنعتی حیاتی است، زیرا غلتک ها بیشترین سهم هزینه در اجزای دستگاه نورد ورق را تشکیل می دهند.

نقش موتور، گیربکس و سیستم انتقال قدرت در نوردکاری

در ادامه به نقش سه بخش اصلی در دستگاه نورد میپردازیم:

موتور

دستگاه نورد تنها زمانی با قدرت کار می کند که سیستم انتقال قدرت آن بدون نقص باشد. موتور به عنوان منبع اصلی انرژی، نیروی لازم برای چرخش غلتک ها را تولید می کند. این موتور معمولاً الکتریکی، سه فاز و دارای توان بالا است، زیرا باید در مقابل بارهای سنگین ورق مقاومت کند.

گیربکس

نیروی تولید شده توسط موتور از طریق گیربکس به غلتک ها منتقل می شود. گیربکس نقش تبدیل سرعت و افزایش گشتاور را بر عهده دارد. اگر گیربکس کیفیت پایین داشته باشد، دستگاه نورد ورق حتی اگر بهترین غلتک ها را داشته باشد، نمی تواند به شکل صحیح ورق را نورد کند. در دستگاه های صنعتی سنگین از گیربکس های سیاره ای یا حلزونی با ظرفیت بالا استفاده می شود.

سیستم زنجیر، کوپلینگ و درایو

سیستم زنجیر، کوپلینگ و درایو نیز بخشی از اجزای انتقال قدرت هستند. هماهنگی کامل این اجزا باعث می شود ورق بدون لرزش و با سرعت ثابت وارد غلتک ها شود. اگر کوچک ترین ناهماهنگی در انتقال قدرت ایجاد شود، راندمان تولید کاهش می یابد و کیفیت انحنای ورق افت می کند. این بخش از اجزای دستگاه نورد ورق برای کارخانه دارانی که تولید مخازن تحت فشار یا قطعات دقیق انجام می دهند اهمیت دوچندان دارد.

سیستم هیدرولیک و کنترل فشار در دستگاه نورد ورق فلزی

یکی از اجزای مهم دستگاه نورد ورق فلزی، سیستم هیدرولیک است. نیروی لازم برای بالا و پایین رفتن غلتک ها، تنظیم زاویه آن ها، کنترل فشار و ایجاد انحنا دقیق، توسط سیستم هیدرولیک تأمین می شود. بدون وجود سیستم هیدرولیک، دستگاه عملاً توانایی کنترل دقیق ضخامت و زاویه را ندارد و نمی تواند تولید استاندارد ارائه دهد.

پمپ هیدرولیک، شیرهای کنترل فشار، مخزن روغن، جک ها و اتصالات هیدرولیکی، اجزای اصلی این سیستم هستند. این بخش از دستگاه باید کاملاً ایزوله، بدون نشتی و از مواد مقاوم در برابر حرارت و فشار ساخته شده باشد. سیستم هیدرولیک در بهبود کیفیت نورد، افزایش دقت خم کاری و جلوگیری از شکستگی ورق نقش اساسی ایفا می کند.

در دستگاه های پیشرفته تر، سیستم هیدرولیک به حسگرهای الکترونیکی مجهز است که فشار را به طور اتوماتیک تنظیم می کنند. مدیرانی که با تولیدات سنگین مانند لوله سازی یا مخزن سازی سروکار دارند، به خوبی می دانند که کنترل فشار، مهم ترین عامل در شکل دهی دقیق ورق است. به همین دلیل سیستم هیدرولیک یکی از حیاتی ترین اجزای دستگاه نورد ورق محسوب می شود.

اهمیت شاسی، بدنه و ساختار مکانیکی در پایداری دستگاه نورد

بدنه و شاسی دستگاه شاید ساده به نظر برسند، اما یکی از اصلی ترین اجزای دستگاه نورد ورق هستند. تمام فشارهای واردشده از سمت غلتک ها، ورق و سیستم انتقال قدرت، بر روی بدنه دستگاه توزیع می شود. اگر شاسی دستگاه مقاومت کافی نداشته باشد، در اثر نوسانات مداوم دچار تاب خوردگی، شکست یا لرزش می شود و این لرزش، کیفیت نورد را به شدت کاهش می دهد.

بدنه دستگاه باید از فولاد ضخیم، عملیات شده و دارای استحکام خمشی بالا باشد. طراحی شاسی شامل عوامل زیادی است: محل جوش ها، نوع اتصالات، ضخامت صفحات، وزن کلی دستگاه و نحوه قرارگیری پایه ها. دستگاه هایی که شاسی ضعیف دارند در بلندمدت هزینه های سنگینی ایجاد می کنند، زیرا هر لرزش کوچک، هندسه غلتک ها را تغییر می دهد و دقت نهایی کار افت می کند.

یکی دیگر از وظایف مهم بدنه دستگاه، تحمل نیروهای هیدرولیکی است. اگر فریم دستگاه نتواند فشار جک ها را تحمل کند، دقت انحنا یا ضخامت تحت تأثیر قرار می گیرد. بنابراین شاسی و ساختار مکانیکی ازجمله اجزای کلیدی دستگاه نورد ورق فلزی هستند که مدیران صنعتی باید هنگام خرید به طور دقیق بررسی کنند.

سیستم کنترل، ابزارهای اندازه گیری و تجهیزات ایمنی دستگاه نورد ورق

در دستگاه های مدرن، سیستم کنترل نقش مغز دستگاه را ایفا می کند. این سیستم معمولاً شامل تابلو برق، PLC، نمایشگر دیجیتال، حسگرهای اندازه گیری و ابزارهای کنترل دما و فشار است. سیستم کنترل تعیین می کند غلتک ها با چه سرعتی بچرخند، فشار چگونه تنظیم شود، ورق از کدام مسیر عبور کند و زاویه غلتک ها دقیقاً در چه وضعیتی قرار بگیرد.

ابزارهای اندازه گیری نیز بخشی مهم از اجزای دستگاه نورد ورق هستند. کولیس دیجیتال، سنسور لیزری، حسگر ضخامت و ابزارهای کنترل شعاع انحنا، به اپراتور کمک می کنند تولید را با دقت میلی متری انجام دهد. در خطوط تولید حجیم، یک اختلاف کوچک در ضخامت یا شعاع می تواند کل محصول را از استاندارد خارج کند.

تجهیزات ایمنی مانند کلید قطع اضطراری، محافظ های فیزیکی، سنسورهای توقف خودکار و سیستم هشدار فشار نیز ضروری هستند. این تجهیزات نه تنها امنیت اپراتور را تضمین می کنند، بلکه از آسیب های پرهزینه دستگاه جلوگیری می کنند.

در جدول زیر، اجزای اصلی دستگاه و نقش آن ها به طور خلاصه نمایش داده شده است.

جدول اجزای اصلی دستگاه نورد ورق و نقش آن ها

سخن پایانی

دستگاه نورد ورق فلزی یکی از مهم ترین تجهیزات خطوط تولید است و شناخت کامل اجزای آن برای مدیران صنعتی، تولیدکنندگان و کارخانه داران یک ضرورت واقعی محسوب می شود. هر جزء دستگاه، از غلتک ها گرفته تا سیستم هیدرولیک و بدنه، نقشی مستقیم در دقت و کیفیت خروجی دارد.

انتخاب دستگاه مناسب، نگهداری اصولی و شناخت دقیق عملکرد اجزا موجب می‌شود تولیدکنندگان بتوانند محصولات باکیفیت، استاندارد و کاملاً قابل اعتماد را روانه بازار کنند. صنایع ماشین‌سازی عبدی-صحت یکی از تولیدکنندگان این دستگاه در ایران است و همچنین دستگاه‌های مشابهی مانند پرس برک و رول فرم را تولید می‌کند.
