محاسبه تناژ پرس برک هیدرولیک

محاسبه تناژ پرس برک هیدرولیک یکی از مهم ترین مراحل در فرآیند طراحی و اجرای عملیات خمکاری ورق های فلزی است. تناژ در واقع میزان نیروی مورد نیاز برای خم کردن ورق فلز تا زاویه مشخص است که بر اساس ضخامت، عرض قالب (V-die) و جنس ماده تعیین می شود. اگر این مقدار به درستی محاسبه نشود، ممکن است دستگاه یا قطعه دچار آسیب شود یا خمکاری به شکل دقیق انجام نگیرد.

درک صحیح از محاسبه تناژ برای خمکاری با پرس برک، به مهندسان و اپراتورها کمک می کند تا عملکرد دستگاه را در بهترین بازده ممکن تنظیم کنند. در ادامه با مفهوم تناژ، روش محاسبه و عوامل تأثیرگذار بر آن آشنا می شویم.

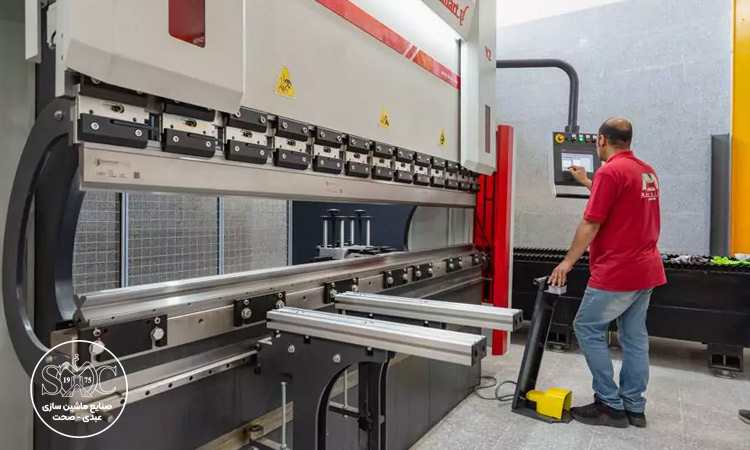

محاسبه تناژ پرس برک هیدرولیک چگونه انجام می شود؟

محاسبه تناژ فرآیندی است که بر اساس پارامترهای فنی قطعه و ویژگی های دستگاه پرس برک انجام می شود. در دستگاه های پرس برک هیدرولیکی، این مقدار مستقیماً با فشار سیال هیدرولیکی مرتبط است. هرچه ضخامت و سختی ورق بیشتر باشد، نیروی بیشتری برای خمکاری مورد نیاز است.

 هدف از محاسبه تناژ پرس برک این است که دستگاه در محدوده مجاز خود کار کند و خم ایجادشده یکنواخت، دقیق و بدون ترک یا تغییر شکل ناخواسته باشد.

تعریف تناژ در دستگاه پرس برک

تناژ در دستگاه پرس برک به مقدار نیروی فشاری گفته می شود که پرس باید برای خم کردن ورق به کار ببرد. این نیرو معمولاً بر حسب تن یا کیلو نیوتن بیان می شود. در دستگاه های هیدرولیکی، این فشار از طریق پمپ هیدرولیک تأمین می شود و از پیستون به قالب منتقل می گردد. تناژ بیش از حد باعث فشار اضافی بر سازه دستگاه و قالب می شود، در حالی که تناژ کمتر از مقدار لازم موجب ناقص خم شدن ورق خواهد شد.

بنابراین تنظیم صحیح فشار و دانستن مقدار دقیق تناژ برای هر نوع ورق، نقش کلیدی در افزایش عمر دستگاه و کیفیت نهایی قطعه دارد.

عوامل مؤثر بر میزان تناژ خمکاری

مقدار نیروی مورد نیاز برای خمکاری به مجموعه ای از عوامل مکانیکی و هندسی وابسته است. اولین و مهم ترین عامل، ضخامت ورق است؛ هرچه ضخامت بیشتر باشد، نیروی بیشتری برای خم لازم است. دومین عامل، نوع جنس ورق است. برای مثال، ورق فولادی معمولی نسبت به ورق آلومینیومی یا مسی به تناژ بالاتری نیاز دارد. زاویه خم نیز تأثیرگذار است، زیرا خم های تندتر (مثلاً ۹۰ درجه) نیازمند فشار بالاتری هستند.

عرض قالب یا همان دهانه V-die یکی دیگر از پارامترهای تعیین کننده است؛ انتخاب دهانه بزرگ تر باعث کاهش فشار مورد نیاز می شود اما شعاع خم نیز بیشتر خواهد شد. همچنین طول قطعه ای که هم زمان خم می شود نیز مستقیماً با تناژ مورد نیاز مرتبط است، زیرا نیرو در تمام طول توزیع می شود.

رابطه ضخامت ورق و زاویه خم با تناژ موردنیاز

می توان گفت رابطه ای مستقیم میان ضخامت ورق و نیروی لازم برای خمکاری وجود دارد. هرچه ضخامت افزایش یابد، به صورت نمایی فشار بیشتری برای تغییر شکل فلز نیاز است. از سوی دیگر، زاویه خم نیز بر مقدار تناژ اثرگذار است. در خم های نزدیک به ۹۰ درجه، نیروی بیشتری نسبت به خم های نرم تر (مثلاً ۱۲۰ درجه) اعمال می شود.

در طراحی صنعتی، مهندسان معمولاً برای جلوگیری از آسیب به دستگاه، تناژ محاسبه شده را حدود ۲۰ درصد بیشتر از مقدار تئوری در نظر می گیرند تا حاشیه ایمنی حفظ شود. در نتیجه، محاسبه تناژ پرس برک هیدرولیک باید دقیق، مستند و با در نظر گرفتن جنس فلز و زاویه خم انجام گیرد تا خروجی کار بدون نقص باشد.

فرمول و روش محاسبه تناژ پرس برک

روش محاسبه تناژ بر اساس اصول مکانیک مواد و هندسه قالب های خمکاری انجام می شود. فرمول های استاندارد بین المللی توسط سازندگان پرس برک و تولیدکنندگان قالب ارائه می شود تا اپراتورها بتوانند مقدار تقریبی نیرو را به صورت سریع محاسبه کنند. درک و به کارگیری درست این فرمول ها، کلید اصلی تنظیم دستگاه برای خم های دقیق و ایمن است.

فرمول استاندارد محاسبه تناژ خمکاری

فرمول عمومی برای محاسبه تناژ در پرس برک به شکل زیر تعریف می شود:

T = (1.42 × σ × t² × L) / V

در این فرمول،
T برابر است با تناژ بر حسب تن،
σ مقاومت تسلیم ماده بر حسب N/mm²،
t ضخامت ورق بر حسب میلی متر،
L طول خم بر حسب میلی متر و
V دهانه قالب (V-die opening) بر حسب میلی متر است.

این فرمول نشان می دهد که ضخامت ورق تأثیری درجه دوم بر میزان تناژ دارد، در حالی که جنس فلز (از طریق مقاومت تسلیم) نیز نقش مهمی ایفا می کند. برای مثال، اگر دو ورق با ضخامت یکسان از فولاد و آلومینیوم در نظر بگیریم، تناژ لازم برای فولاد به مراتب بیشتر است. استفاده از این رابطه به مهندسان اجازه می دهد تا حتی پیش از شروع عملیات، تنظیمات اولیه دستگاه را با دقت بالا تعیین کنند.

مثال عددی از محاسبه تناژ برای ورق های مختلف

فرض کنید می خواهیم ورق فولادی با ضخامت ۳ میلی متر و طول خم ۱۰۰۰ میلی متر را در قالبی با دهانه ۲۴ میلی متر خم کنیم. اگر مقاومت تسلیم فولاد را ۴۰۰ N/mm² در نظر بگیریم، بر اساس فرمول بالا خواهیم داشت:

T = (1.42 × ۴۰۰ × ۳² × ۱۰۰۰) / ۲۴
T = (1.42 × ۴۰۰ × ۹ × ۱۰۰۰) / ۲۴
T = 21,300,000 / 24
T ≈ ۸۸۸ تن بر متر

با توجه به اینکه طول خم ۱ متر است، تناژ لازم برای هر متر طول حدود ۸۸ تن خواهد بود. حال اگر همین ورق از آلومینیوم با مقاومت تسلیم ۱۵۰ N/mm² باشد، مقدار تناژ حدود ۳۳ تن خواهد بود. این مثال نشان می دهد که جنس ورق تا چه حد می تواند در نیروی مورد نیاز برای خمکاری تأثیرگذار باشد. مهندسان با تکرار این محاسبات برای ضخامت ها و مواد مختلف، می توانند جدول های کاربردی برای تنظیم دستگاه ایجاد کنند.

استفاده از جدول های آماده و نرم افزارهای محاسبه تناژ

در صنایع بزرگ، برای تسریع در فرآیند طراحی و تنظیم دستگاه، از جدول های استاندارد محاسبه تناژ استفاده می شود. این جدول ها بر اساس تجربیات و داده های واقعی تنظیم شده اند و معمولاً در دفترچه راهنمای سازنده دستگاه درج می شوند. اپراتور با وارد کردن پارامترهایی مانند ضخامت، عرض قالب و جنس ورق، می تواند به سرعت نیروی لازم را به صورت تقریبی بیابد. امروزه نرم افزارهای تخصصی نیز برای محاسبه تناژ پرس برک هیدرولیک طراحی شده اند که قادرند با دقت بالا، تمام متغیرها را تحلیل و بهترین مقدار فشار را پیشنهاد دهند.

این برنامه ها حتی می توانند خطای اپراتور را کاهش دهند و از آسیب به قالب جلوگیری کنند. بسیاری از دستگاه های مدرن پرس برک، خود به سیستم محاسبه خودکار تناژ مجهز هستند که با سنسورهای فشار و داده های متریال کار می کنند تا عملیات خمکاری با بالاترین دقت انجام شود.

نکات مهم در انتخاب تناژ مناسب دستگاه

انتخاب تناژ مناسب برای دستگاه پرس برک از مهم ترین تصمیم های فنی در واحدهای تولیدی و کارگاه های خمکاری است. انتخاب نادرست می تواند نه تنها باعث افت کیفیت قطعه، بلکه منجر به خرابی دستگاه و قالب شود. تناژ به طور مستقیم بر فشار وارد بر سیلندرها، قالب ها و سازه دستگاه تأثیر می گذارد.

 هنگامی که اپراتور محاسبه تناژ پرس برک هیدرولیک را انجام می دهد، باید پارامترهایی مانند عرض دهانه قالب، ضخامت ورق، زاویه خم، طول قطعه و حتی نوع عملیات (خم هوایی یا خم کامل) را در نظر بگیرد. در واقع، تناژ یک عدد ثابت نیست بلکه متغیری است که با شرایط کار تغییر می کند و باید در هر پروژه مجدداً محاسبه شود.

تأثیر عرض ماتریس (V) بر میزان تناژ

عرض ماتریس یا همان دهانه قالب V یکی از عوامل کلیدی در تعیین تناژ است. هرچه دهانه قالب کوچک تر باشد، تمرکز نیرو در یک ناحیه محدود افزایش یافته و تناژ لازم برای خمکاری بیشتر می شود. در مقابل، استفاده از قالبی با دهانه بزرگ تر موجب توزیع بهتر نیرو و کاهش فشار کلی خواهد شد. با این حال، انتخاب دهانه بزرگ همیشه مطلوب نیست، زیرا باعث افزایش شعاع خم و کاهش دقت در زاویه نهایی می شود.

در طراحی قالب ها، معمولاً عرض ماتریس حدود هشت برابر ضخامت ورق در نظر گرفته می شود تا تعادلی میان دقت خم و نیروی لازم برقرار گردد. مهندسان هنگام محاسبه تناژ پرس برک هیدرولیک باید این نسبت را دقیق لحاظ کنند تا فشار وارده از محدوده مجاز دستگاه فراتر نرود.

خطاهای رایج در محاسبه و انتخاب تناژ

گاهی اوقات افاد در زمان انتخاب تناژ پرس برک هیدرولیک مرتکب اشتباه می شوند. یکی از خطاهای متداول در انتخاب تناژ، محاسبه بر اساس ضخامت اسمی ورق است نه ضخامت واقعی. ورق ها اغلب دارای تلرانس ضخامت هستند و اگر این اختلاف لحاظ نشود، تناژ واقعی ممکن است تا ۱۰ درصد تفاوت داشته باشد. خطای دیگر، نادیده گرفتن طول واقعی خم است؛ زمانی که لبه های آزاد یا بریدگی در قطعه وجود دارد، فشار در طول خم به صورت یکنواخت توزیع نمی شود.

همچنین برخی اپراتورها مقاومت تسلیم ماده را کمتر از مقدار واقعی در نظر می گیرند که باعث اعمال فشار ناکافی و ناقص شدن خم می شود. در سوی مقابل، تناژ بیش از حد نیز منجر به تغییر شکل قالب، کاهش عمر سیلندر و افزایش تنش در قاب دستگاه خواهد شد. توجه دقیق به جزئیات هندسی و فیزیکی قطعه، شرط اساسی در انتخاب صحیح تناژ است.

چگونه تناژ مناسب برای پروژه خود را انتخاب کنیم

برای انتخاب تناژ مناسب، ابتدا باید نوع عملیات مشخص شود. در خمکاری هوایی، ورق با قالب تماس کامل ندارد و نیروی لازم کمتر است، اما در خمکاری کامل یا bottoming، ورق کاملاً در قالب قرار می گیرد و نیاز به فشار بیشتری دارد. سپس جنس و ضخامت ورق اندازه گیری می شود تا مقاومت تسلیم آن مشخص گردد. پس از تعیین دهانه قالب، از فرمول استاندارد یا جدول مرجع برای محاسبه نیروی لازم استفاده می شود.

در پروژه های دقیق، بهتر است حاشیه ایمنی حدود ۱۵ تا ۲۰ درصد برای جلوگیری از فشار اضافی در نظر گرفته شود. استفاده از نرم افزارهای محاسبه یا کنترلرهای دیجیتال دستگاه نیز می تواند تناژ را به صورت خودکار تنظیم کند. انتخاب تناژ نه تنها به پارامترهای تئوریک بلکه به تجربه و شناخت اپراتور از رفتار مواد نیز وابسته است. اپراتوری که رفتار خم پذیری هر فلز را بشناسد، قادر است تنظیمات دستگاه را بهینه کرده و از خطاهای احتمالی جلوگیری کند.

ارتباط تناژ با ظرفیت دستگاه پرس برک

تناژ در واقع معیاری از توان دستگاه پرس برک برای اعمال نیرو است و مستقیماً با ظرفیت اسمی آن ارتباط دارد. هر دستگاه دارای تناژ نامی مشخصی است که نشان می دهد تا چه حد می تواند فشار فشاری را در طول مشخصی از میز اعمال کند. برای مثال، دستگاهی با ظرفیت ۱۰۰ تن در یک متر، نمی تواند بدون خطر، همان فشار را در طول های بیشتر اعمال کند، زیرا توزیع نیرو در کل طول باعث کاهش توان مؤثر می شود.

از این رو، محاسبه تناژ پرس برک هیدرولیک باید بر اساس طول واقعی خم و ظرفیت توزیع شده دستگاه انجام گیرد. در دستگاه های جدید، کنترلر الکترونیکی، تناژ مورد نیاز را بر اساس پارامترهای ورودی محاسبه و در محدوده امن اجرا می کند تا از فشار بیش از حد بر قاب و سیلندرها جلوگیری شود.

تفاوت بین تناژ واقعی و اسمی دستگاه

تناژ اسمی یا نامی همان مقداری است که کارخانه سازنده به عنوان حداکثر ظرفیت دستگاه اعلام می کند. اما تناژ واقعی ممکن است در شرایط کاری کمتر از مقدار نامی باشد، زیرا عوامل متعددی مانند توزیع بار، وضعیت روغن هیدرولیک، دمای محیط و شرایط مکانیکی دستگاه در عملکرد آن اثر می گذارد. برای مثال، اگر لوله های هیدرولیک دچار افت فشار شوند یا سطح میز کاملاً تراز نباشد، نیروی خروجی از سیلندر کاهش می یابد و تناژ واقعی کمتر از مقدار طراحی شده خواهد بود.

در مقابل، برخی اپراتورها با هدف دستیابی به خم های سریع تر، فشار را بیش از حد مجاز افزایش می دهند که این کار خطرناک است و موجب کاهش عمر کاری دستگاه می شود. بنابراین در محاسبه تناژ پرس برک هیدرولیک باید تفاوت میان ظرفیت واقعی و اسمی را در نظر گرفت و دستگاه همیشه در محدوده ایمن کار کند.

آیا می توان با تناژ کمتر یا بیشتر خمکاری انجام داد؟

انجام خمکاری با تناژ کمتر از مقدار لازم ممکن است باعث ناقص شدن خم یا ایجاد بازگشت فنری شدید در ورق شود. این اتفاق زمانی رخ می دهد که فشار واردشده نتواند ساختار فلز را در زاویه مطلوب تغییر دهد. در مقابل، استفاده از تناژ بیش از اندازه نیز مشکلات خاص خود را دارد. فشار اضافی موجب لهیدگی قالب، تغییر در شعاع خم، افزایش مصرف انرژی و حتی خطر شکست سازه دستگاه می شود.

در برخی موارد، اپراتور تصور می کند با افزایش فشار می توان خم دقیق تری ایجاد کرد، در حالی که نتیجه برعکس است و کیفیت سطح ورق کاهش می یابد. بهترین روش، محاسبه علمی تناژ مورد نیاز بر اساس پارامترهای واقعی و تنظیم دستگاه در محدوده مجاز است. در دستگاه های پیشرفته، سیستم کنترل تناژ به صورت خودکار مقدار بهینه را تعیین می کند تا خم دقیق، سریع و ایمن انجام شود.

سخن پایانی

درک دقیق مفهوم تناژ و نحوه محاسبه آن، پایه و اساس هر عملیات خمکاری موفق است. هرچه شناخت مهندس یا اپراتور از رفتار فلز و ظرفیت دستگاه بیشتر باشد، دقت نهایی در زاویه خم نیز بالاتر خواهد بود. محاسبه تناژ پرس برک هیدرولیک فرآیندی صرفاً عددی نیست، بلکه تلفیقی از علم مکانیک، تجربه عملی و شناخت از مشخصات مواد است. کوچک ترین اشتباه در تخمین نیرو می تواند منجر به نقص در قطعه یا آسیب در ساختار دستگاه شود. بنابراین در انتخاب تناژ، باید همه عوامل از جمله ضخامت ورق، عرض قالب، طول خم، نوع متریال، زاویه هدف و ظرفیت واقعی دستگاه هم زمان مورد توجه قرار گیرند.

در دنیای امروز که تولید صنعتی به سمت دقت بالا و اتوماسیون حرکت کرده است، استفاده از نرم افزارهای محاسباتی و سیستم های کنترل هوشمند، نقش مهمی در کاهش خطاها دارد. اما همچنان تجربه اپراتور و تحلیل مهندسی جایگزین ناپذیر هستند. رعایت اصول علمی در محاسبه تناژ پرس برک هیدرولیک نه تنها کیفیت خم را تضمین می کند، بلکه موجب افزایش عمر مفید دستگاه و کاهش هزینه های تعمیر و توقف تولید می شود. در نهایت، تناژ درست یعنی فشاری به اندازه، دقیق و کنترل شده که تعادل بین کارایی، ایمنی و دوام را در فرآیند خمکاری برقرار می کند.
